一看就会的产品使用要领解说

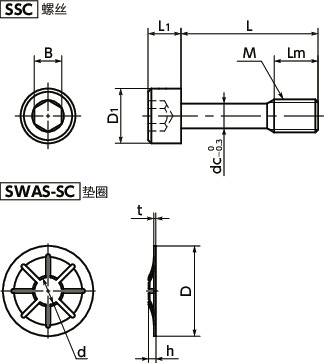

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | Lm | D1 | L1 | B | dc | D | d | t | h | 每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSC-M4-6-SET | M4 | 0.7 | 6 | 3 | 7 | 4 | 3 | 3 | 10 | 3.4 | 0.3 | 0.9 | 10 | 1.5 | CAD | 请求报价 |
| SSC-M4-8-SET | M4 | 0.7 | 8 | 3 | 7 | 4 | 3 | 3 | 10 | 3.4 | 0.3 | 0.9 | 10 | 1.7 | CAD | 请求报价 |
| SSC-M4-10-SET | M4 | 0.7 | 10 | 5 | 7 | 4 | 3 | 3 | 10 | 3.4 | 0.3 | 0.9 | 10 | 1.9 | CAD | 请求报价 |
| SSC-M4-12-SET | M4 | 0.7 | 12 | 5 | 7 | 4 | 3 | 3 | 10 | 3.4 | 0.3 | 0.9 | 10 | 2.1 | CAD | 请求报价 |
| SSC-M4-16-SET | M4 | 0.7 | 16 | 5 | 7 | 4 | 3 | 3 | 10 | 3.4 | 0.3 | 0.9 | 10 | 2.4 | CAD | 请求报价 |
| SSC-M4-20-SET | M4 | 0.7 | 20 | 5 | 7 | 4 | 3 | 3 | 10 | 3.4 | 0.3 | 0.9 | 10 | 2.8 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SSC-SET | ||
|---|---|---|
| 内六角防脱落螺丝 | 主体 | SUSXM7（相当于SUS304） |
| 强度等级 | A2-70 | |
| 防脱落垫圈 | SUS304＊1 | |
＊1： SWAS-5-SCSWAS-6-SCSWAS-8-SC的材质为SUS302。
用途
防止螺丝的脱落、丢失固定保护盖、检查盖
对应CE标志
双重安全措施
双重防掉落
机床/食品机械/电气、电子设备/基础设施设备
特点

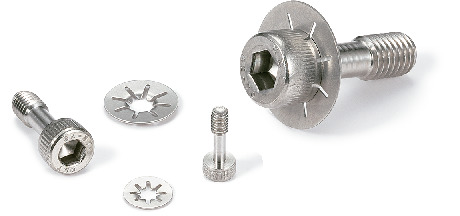

- 内六角防脱落螺丝SSC和防脱落垫圈SWAS-SC套件。

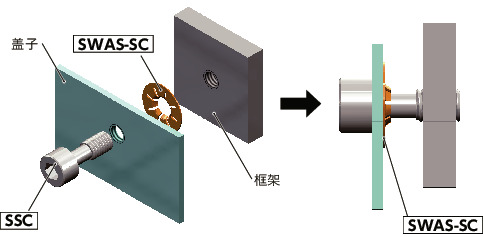

- 由于垫圈的钩爪卡在螺牙上，即使从框架上卸下螺丝，SSC也不会从盖子上脱落。万一SWAS-SC破损，SSC的螺纹部也会卡住，可双重防止螺丝的脱落、丢失。
- 适用于对应CE标志。⇒请使用NBK的防脱落螺钉系列来对应CE标志

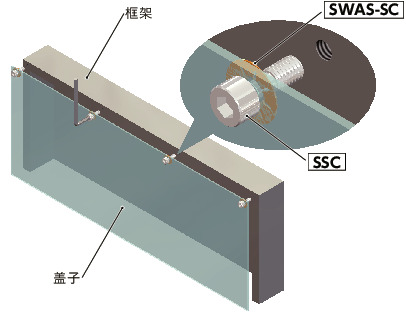

使用例
从框架上卸下安装于盖子上的螺丝时，由于防脱落加工和防脱落垫圈的双重防脱落效果，螺丝不会脱落。
使用注意事项
- 请将盖子侧的螺孔小径设定在dc尺寸以上。
- 请将盖子厚度设定在0.8mm以上。
- SWAS-SC一旦安装在螺丝上，便无法轻易拆卸。
- 拆卸时，需要切断SWAS-SC或螺丝。安装时请注意。
- 如果在SWAS-SC紧压到盖子上的状态下拧松螺丝，SWAS-SC可能会脱落。

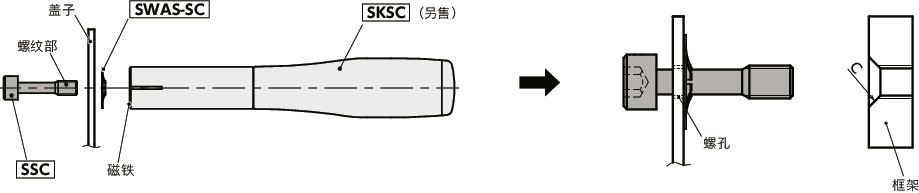

安装示例
①请在护罩上加工螺纹孔，将SSC的螺纹部穿过。②从螺纹端部将SWAS-SC压入螺纹部。此时请将SWAS-SC的钩爪露出的一侧作为框架侧，使用专用工具SKSC（另售）进行安装。框架侧的内螺纹倒角请参阅表1。
单位 : mm
| 型号 | 适用垫圈 | C |
|---|---|---|
| SSC-M3-SET | SWAS-3-SC | 1.5-2 |
| SSC-M4-SET | SWAS-4-SC | 1.5-2 |
| SSC-M5-SET | SWAS-5-SC | 1.5-2 |
| SSC-M6-SET | SWAS-6-SC | 1.5-2 |
| SSC-M8-SET | SWAS-8-SC | 1.5-2 |
