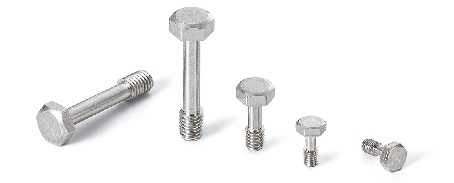

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | Lm | L1 | B | dc | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SSC-SNHS-M3-8 | M3 | 0.5 | 8 | 4 | 2 | 5.5 | 2.2 | 0.8 | CAD | 请求报价 |
| SSC-SNHS-M3-10 | M3 | 0.5 | 10 | 4 | 2 | 5.5 | 2.2 | 0.85 | CAD | 请求报价 |
| SSC-SNHS-M3-12 | M3 | 0.5 | 12 | 4 | 2 | 5.5 | 2.2 | 0.94 | CAD | 请求报价 |
| SSC-SNHS-M3-16 | M3 | 0.5 | 16 | 4 | 2 | 5.5 | 2.2 | 1.1 | CAD | 请求报价 |
| SSC-SNHS-M4-10 | M4 | 0.7 | 10 | 5 | 2.8 | 7 | 3 | 1.7 | CAD | 请求报价 |
| SSC-SNHS-M4-12 | M4 | 0.7 | 12 | 5 | 2.8 | 7 | 3 | 1.9 | CAD | 请求报价 |
| SSC-SNHS-M4-16 | M4 | 0.7 | 16 | 5 | 2.8 | 7 | 3 | 2.2 | CAD | 请求报价 |
| SSC-SNHS-M4-20 | M4 | 0.7 | 20 | 5 | 2.8 | 7 | 3 | 2.5 | CAD | 请求报价 |
| SSC-SNHS-M5-12 | M5 | 0.8 | 12 | 6 | 3.5 | 8 | 3.9 | 3 | CAD | 请求报价 |
| SSC-SNHS-M5-16 | M5 | 0.8 | 16 | 6 | 3.5 | 8 | 3.9 | 3.5 | CAD | 请求报价 |
| SSC-SNHS-M5-20 | M5 | 0.8 | 20 | 6 | 3.5 | 8 | 3.9 | 4 | CAD | 请求报价 |
| SSC-SNHS-M5-25 | M5 | 0.8 | 25 | 6 | 3.5 | 8 | 3.9 | 4.7 | CAD | 请求报价 |
| SSC-SNHS-M6-12 | M6 | 1 | 12 | 8 | 4 | 10 | 4.5 | 4.9 | CAD | 请求报价 |
| SSC-SNHS-M6-16 | M6 | 1 | 16 | 8 | 4 | 10 | 4.5 | 5.6 | CAD | 请求报价 |
| SSC-SNHS-M6-20 | M6 | 1 | 20 | 8 | 4 | 10 | 4.5 | 6.3 | CAD | 请求报价 |
| SSC-SNHS-M6-25 | M6 | 1 | 25 | 8 | 4 | 10 | 4.5 | 7.2 | CAD | 请求报价 |
| SSC-SNHS-M6-30 | M6 | 1 | 30 | 8 | 4 | 10 | 4.5 | 8.1 | CAD | 请求报价 |
| SSC-SNHS-M8-16 | M8 | 1.25 | 16 | 10 | 5.5 | 13 | 6.3 | 11 | CAD | 请求报价 |
| SSC-SNHS-M8-20 | M8 | 1.25 | 20 | 10 | 5.5 | 13 | 6.3 | 13 | CAD | 请求报价 |
| SSC-SNHS-M8-25 | M8 | 1.25 | 25 | 10 | 5.5 | 13 | 6.3 | 15 | CAD | 请求报价 |
| SSC-SNHS-M8-30 | M8 | 1.25 | 30 | 10 | 5.5 | 13 | 6.3 | 16 | CAD | 请求报价 |
| SSC-SNHS-M8-35 | M8 | 1.25 | 35 | 10 | 5.5 | 13 | 6.3 | 18 | CAD | 请求报价 |
| SSC-SNHS-M8-40 | M8 | 1.25 | 40 | 10 | 5.5 | 13 | 6.3 | 20 | CAD | 请求报价 |
相关服务
材质、表面处理
| SSC-SNHS | |
|---|---|
| 主体 | SUSXM7(相当于SUS304) |
| 强度等级 | A2-50 |
用途
保护盖、人孔盖的固定/CE标志对应机床/食品机械/电气、电子设备
特点
- 防止螺丝脱落、丢失。适用于固定需要频繁安装和拆卸的保护罩或检查盖。
- 六角螺栓型
- 用于应对CE标志。⇒请使用NBK的防脱落螺钉系列来对应CE标志
- 我们也制作尺寸、形状、材质、表面处理等为特殊规格的防脱落螺丝。请垂询客户中心。
使用注意事项
- 请将盖子侧的螺孔小径设定在dc尺寸以上。
- 请将盖子厚度设定在0.8mm以上。
安装示例

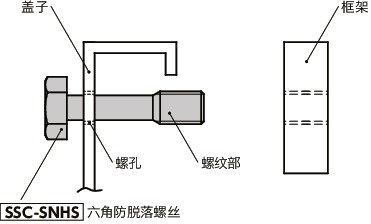

请在护罩上加工螺纹孔，将SSC-SNHS的螺纹部穿过。即使从框架上拆下螺丝，由于SSC-SNHS的螺纹部会卡在护罩的螺丝孔中，因此SSC-SNHS不会从护罩上脱落。
