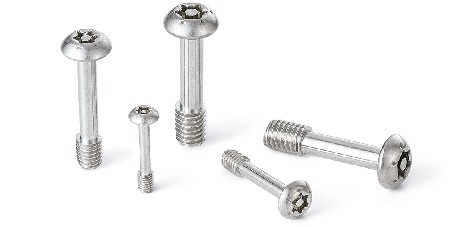

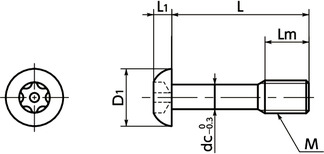

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | Lm | D1 | L1 | dc | 适用扳手类型 | 适用螺丝批头类型 | 梅花槽 序号 No. |
质量 （g） |
CAD下载 | 请求报价 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 螺丝批头 | 螺丝刀 | |||||||||||||
| SSC-SRBS-M3-8 | M3 | 0.5 | 8 | 4 | 5.7 | 1.65 | 2.2 | SRX-10 | SRXB-10 | SRD-6.35 | 10 | 0.57 | CAD | 请求报价 |
| SSC-SRBS-M3-10 | M3 | 0.5 | 10 | 4 | 5.7 | 1.65 | 2.2 | SRX-10 | SRXB-10 | SRD-6.35 | 10 | 0.65 | CAD | 请求报价 |
| SSC-SRBS-M3-12 | M3 | 0.5 | 12 | 4 | 5.7 | 1.65 | 2.2 | SRX-10 | SRXB-10 | SRD-6.35 | 10 | 0.73 | CAD | 请求报价 |
| SSC-SRBS-M3-16 | M3 | 0.5 | 16 | 4 | 5.7 | 1.65 | 2.2 | SRX-10 | SRXB-10 | SRD-6.35 | 10 | 0.93 | CAD | 请求报价 |
| SSC-SRBS-M4-10 | M4 | 0.7 | 10 | 5 | 7.6 | 2.2 | 3 | SRX-20 | SRXB-20 | SRD-6.35 | 20 | 1.4 | CAD | 请求报价 |
| SSC-SRBS-M4-12 | M4 | 0.7 | 12 | 5 | 7.6 | 2.2 | 3 | SRX-20 | SRXB-20 | SRD-6.35 | 20 | 1.5 | CAD | 请求报价 |
| SSC-SRBS-M4-16 | M4 | 0.7 | 16 | 5 | 7.6 | 2.2 | 3 | SRX-20 | SRXB-20 | SRD-6.35 | 20 | 1.8 | CAD | 请求报价 |
| SSC-SRBS-M4-20 | M4 | 0.7 | 20 | 5 | 7.6 | 2.2 | 3 | SRX-20 | SRXB-20 | SRD-6.35 | 20 | 2.2 | CAD | 请求报价 |
| SSC-SRBS-M5-12 | M5 | 0.8 | 12 | 6 | 9.5 | 2.75 | 3.9 | SRX-25 | SRXB-25 | SRD-6.35 | 25 | 2.3 | CAD | 请求报价 |
| SSC-SRBS-M5-16 | M5 | 0.8 | 16 | 6 | 9.5 | 2.75 | 3.9 | SRX-25 | SRXB-25 | SRD-6.35 | 25 | 2.8 | CAD | 请求报价 |
| SSC-SRBS-M5-20 | M5 | 0.8 | 20 | 6 | 9.5 | 2.75 | 3.9 | SRX-25 | SRXB-25 | SRD-6.35 | 25 | 3.3 | CAD | 请求报价 |
| SSC-SRBS-M5-25 | M5 | 0.8 | 25 | 6 | 9.5 | 2.75 | 3.9 | SRX-25 | SRXB-25 | SRD-6.35 | 25 | 4.1 | CAD | 请求报价 |
| SSC-SRBS-M6-12 | M6 | 1 | 12 | 8 | 10.5 | 3.3 | 4.5 | SRX-30 | SRXB-30 | SRD-6.35 | 30 | 3.6 | CAD | 请求报价 |
| SSC-SRBS-M6-16 | M6 | 1 | 16 | 8 | 10.5 | 3.3 | 4.5 | SRX-30 | SRXB-30 | SRD-6.35 | 30 | 4.3 | CAD | 请求报价 |
| SSC-SRBS-M6-20 | M6 | 1 | 20 | 8 | 10.5 | 3.3 | 4.5 | SRX-30 | SRXB-30 | SRD-6.35 | 30 | 5.1 | CAD | 请求报价 |
| SSC-SRBS-M6-25 | M6 | 1 | 25 | 8 | 10.5 | 3.3 | 4.5 | SRX-30 | SRXB-30 | SRD-6.35 | 30 | 6.1 | CAD | 请求报价 |
| SSC-SRBS-M6-30 | M6 | 1 | 30 | 8 | 10.5 | 3.3 | 4.5 | SRX-30 | SRXB-30 | SRD-6.35 | 30 | 6.9 | CAD | 请求报价 |
| SSC-SRBS-M8-16 | M8 | 1.25 | 16 | 10 | 14 | 4.4 | 6.3 | SRX-40 | SRXB-40 | SRD-6.35 | 40 | 9.1 | CAD | 请求报价 |
| SSC-SRBS-M8-20 | M8 | 1.25 | 20 | 10 | 14 | 4.4 | 6.3 | SRX-40 | SRXB-40 | SRD-6.35 | 40 | 10 | CAD | 请求报价 |
| SSC-SRBS-M8-25 | M8 | 1.25 | 25 | 10 | 14 | 4.4 | 6.3 | SRX-40 | SRXB-40 | SRD-6.35 | 40 | 12 | CAD | 请求报价 |
| SSC-SRBS-M8-30 | M8 | 1.25 | 30 | 10 | 14 | 4.4 | 6.3 | SRX-40 | SRXB-40 | SRD-6.35 | 40 | 14 | CAD | 请求报价 |
| SSC-SRBS-M8-40 | M8 | 1.25 | 40 | 10 | 14 | 4.4 | 6.3 | SRX-40 | SRXB-40 | SRD-6.35 | 40 | 18 | CAD | 请求报价 |
相关服务
材质、表面处理
| SSC-SRBS | |
|---|---|
| 主体 | 相当于SUS304 |
| 强度等级 | 相当于A2-50 |
用途
保护盖、人孔盖的固定/CE标志对应机床/食品机械/电气、电子设备
特点
- 防止螺丝的脱落、丢失。用于固定频繁安装、拆卸的保护盖及检查盖。
- 防破坏螺丝型。
- 适用于对应CE标志。⇒请使用NBK的防脱落螺钉系列来对应CE标志
- 请将专用扳手SRX或专用螺丝批头SRXB与专用磁性螺丝刀SRD组合使用以进行安装、拆卸。
- 也生产尺寸、形状、材质、表面处理等特殊规格的防脱落螺丝。请垂询客户中心。
使用注意事项
- 请将盖子侧的螺孔小径设定在dc尺寸以上。
- 请将盖子厚度设定在0.8mm以上。
安装示例
请在护罩上加工螺纹孔，将SSC-SRBS的螺纹部穿过。即使从框架上拆下螺丝，由于SSC-SRBS的螺纹部会卡在护罩的螺丝孔中，因此SSC-SRBS不会从护罩上脱落。
