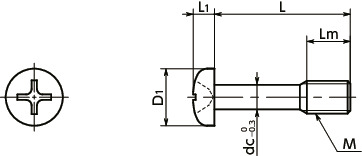

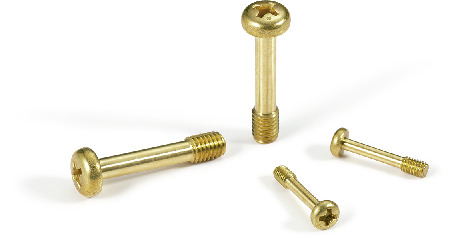

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | Lm | D1 | L1 | dc | 十字槽型号 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SSCPB-M3-8 | M3 | 0.5 | 8 | 4 | 5.5 | 2 | 2.2 | 2 | 0.65 | CAD | 请求报价 |
| SSCPB-M3-10 | M3 | 0.5 | 10 | 4 | 5.5 | 2 | 2.2 | 2 | 0.74 | CAD | 请求报价 |
| SSCPB-M3-12 | M3 | 0.5 | 12 | 4 | 5.5 | 2 | 2.2 | 2 | 0.82 | CAD | 请求报价 |
| SSCPB-M3-16 | M3 | 0.5 | 16 | 4 | 5.5 | 2 | 2.2 | 2 | 1 | CAD | 请求报价 |
| SSCPB-M4-10 | M4 | 0.7 | 10 | 5 | 7 | 2.6 | 3 | 2 | 1.4 | CAD | 请求报价 |
| SSCPB-M4-12 | M4 | 0.7 | 12 | 5 | 7 | 2.6 | 3 | 2 | 1.6 | CAD | 请求报价 |
| SSCPB-M4-16 | M4 | 0.7 | 16 | 5 | 7 | 2.6 | 3 | 2 | 1.9 | CAD | 请求报价 |
| SSCPB-M4-20 | M4 | 0.7 | 20 | 5 | 7 | 2.6 | 3 | 2 | 2.2 | CAD | 请求报价 |
| SSCPB-M5-12 | M5 | 0.8 | 12 | 6 | 9 | 3.3 | 3.9 | 2 | 2.9 | CAD | 请求报价 |
| SSCPB-M5-16 | M5 | 0.8 | 16 | 6 | 9 | 3.3 | 3.9 | 2 | 3.3 | CAD | 请求报价 |
| SSCPB-M5-20 | M5 | 0.8 | 20 | 6 | 9 | 3.3 | 3.9 | 2 | 3.8 | CAD | 请求报价 |
| SSCPB-M5-25 | M5 | 0.8 | 25 | 6 | 9 | 3.3 | 3.9 | 2 | 4.5 | CAD | 请求报价 |
| SSCPB-M6-12 | M6 | 1 | 12 | 8 | 10.5 | 3.9 | 4.6 | 3 | 4.6 | CAD | 请求报价 |
| SSCPB-M6-16 | M6 | 1 | 16 | 8 | 10.5 | 3.9 | 4.6 | 3 | 5.2 | CAD | 请求报价 |
| SSCPB-M6-20 | M6 | 1 | 20 | 8 | 10.5 | 3.9 | 4.6 | 3 | 6 | CAD | 请求报价 |
| SSCPB-M6-25 | M6 | 1 | 25 | 8 | 10.5 | 3.9 | 4.6 | 3 | 6.9 | CAD | 请求报价 |
| SSCPB-M6-30 | M6 | 1 | 30 | 8 | 10.5 | 3.9 | 4.6 | 3 | 7.9 | CAD | 请求报价 |
| SSCPB-M8-16 | M8 | 1.25 | 16 | 10 | 14 | 5.2 | 6.3 | 3 | 11 | CAD | 请求报价 |
| SSCPB-M8-20 | M8 | 1.25 | 20 | 10 | 14 | 5.2 | 6.3 | 3 | 12 | CAD | 请求报价 |
| SSCPB-M8-25 | M8 | 1.25 | 25 | 10 | 14 | 5.2 | 6.3 | 3 | 14 | CAD | 请求报价 |
| SSCPB-M8-30 | M8 | 1.25 | 30 | 10 | 14 | 5.2 | 6.3 | 3 | 16 | CAD | 请求报价 |
| SSCPB-M8-35 | M8 | 1.25 | 35 | 10 | 14 | 5.2 | 6.3 | 3 | 17 | CAD | 请求报价 |
相关服务
材质、表面处理
| SSCPB | |
|---|---|
| 主体 | 黄铜＊1 |
＊1： 因环境条件及时间推移，产品可能会出现色泽差异，但不会对性能造成影响。
用途
固定保护盖、检查盖对应CE标志
机床/电气、电子设备
使用注意事项
- 请将盖子侧的螺孔小径设定在dc尺寸以上。
- 请将盖子厚度设定在0.8mm以上。
安装示例

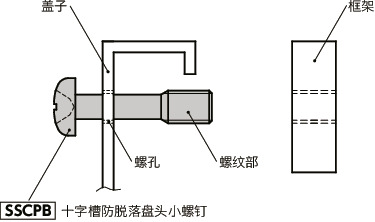

请在护罩上加工螺孔，让SSCPB的螺纹部穿过。由于SSCPB的螺纹部卡在盖子的螺孔上，即使从框架上卸下螺丝，SSCPB也不会从盖子上脱落。
