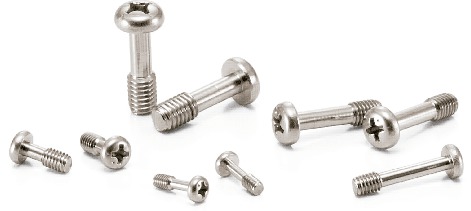

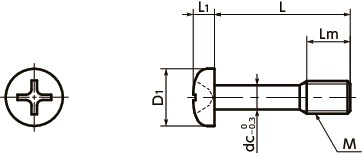

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | Lm | D1 | L1 | dc | 十字槽 序号 |
质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SSCPS-M5-12 | M5 | 0.8 | 12 | 6 | 9 | 3.3 | 3.9 | 2 | 2.7 | CAD | 请求报价 |
| SSCPS-M5-16 | M5 | 0.8 | 16 | 6 | 9 | 3.3 | 3.9 | 2 | 3.1 | CAD | 请求报价 |
| SSCPS-M5-20 | M5 | 0.8 | 20 | 6 | 9 | 3.3 | 3.9 | 2 | 3.6 | CAD | 请求报价 |
| SSCPS-M5-25 | M5 | 0.8 | 25 | 6 | 9 | 3.3 | 3.9 | 2 | 4.2 | CAD | 请求报价 |
相关服务
材质、表面处理
| SSCPS | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
| 强度等级 | A2-50 |
用途
保护盖・人孔盖的固定/CE标志对应机床/食品机械/电气・电子设备
使用注意事项
- 请将盖子侧的螺孔小径设定在dc尺寸以上。
- 请将盖子厚度设定在0.8mm以上。

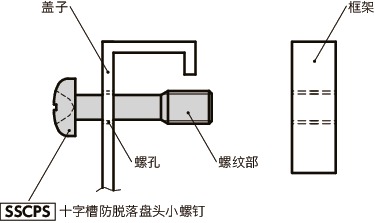

安装示例
请在盖子上加工螺孔，让SSCPS的螺纹部贯穿。由于SSCPS的螺纹部卡在盖子的螺孔上，即使从框架上卸下螺丝， SSCPS也不会从盖子上脱落。
