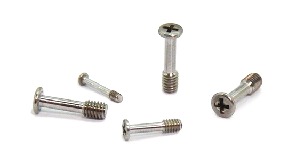

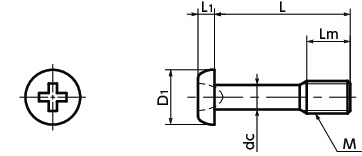

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | Lm | D1 | L1 | dc | 十字槽 序号 |
最大紧固 扭矩 (N・m) |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSCZS-M1.4-4 | M1.4 | 0.3 | 4 | 2 | 2 | 0.5 | 1.0-0.1～0 | 0 | 0.03 | 0.04 | CAD | 请求报价 |
| SSCZS-M1.4-5 | M1.4 | 0.3 | 5 | 2 | 2 | 0.5 | 1.0-0.1～0 | 0 | 0.03 | 0.05 | CAD | 请求报价 |
| SSCZS-M1.4-6 | M1.4 | 0.3 | 6 | 2 | 2 | 0.5 | 1.0-0.1～0 | 0 | 0.03 | 0.05 | CAD | 请求报价 |
| SSCZS-M1.4-8 | M1.4 | 0.3 | 8 | 2 | 2 | 0.5 | 1.0-0.1～0 | 0 | 0.03 | 0.06 | CAD | 请求报价 |
| SSCZS-M1.6-4 | M1.6 | 0.35 | 4 | 2 | 2.3 | 0.5 | 1.1-0.1～0 | 0 | 0.04 | 0.05 | CAD | 请求报价 |
| SSCZS-M1.6-5 | M1.6 | 0.35 | 5 | 2 | 2.3 | 0.5 | 1.1-0.1～0 | 0 | 0.04 | 0.06 | CAD | 请求报价 |
| SSCZS-M1.6-6 | M1.6 | 0.35 | 6 | 2 | 2.3 | 0.5 | 1.1-0.1～0 | 0 | 0.04 | 0.07 | CAD | 请求报价 |
| SSCZS-M1.6-8 | M1.6 | 0.35 | 8 | 2 | 2.3 | 0.5 | 1.1-0.1～0 | 0 | 0.04 | 0.08 | CAD | 请求报价 |
| SSCZS-M1.7-4 | M1.7 | 0.35 | 4 | 2 | 2.5 | 0.5 | 1.2-0.1～0 | 0 | 0.04 | 0.06 | CAD | 请求报价 |
| SSCZS-M1.7-5 | M1.7 | 0.35 | 5 | 2 | 2.5 | 0.5 | 1.2-0.1～0 | 0 | 0.04 | 0.07 | CAD | 请求报价 |
| SSCZS-M1.7-6 | M1.7 | 0.35 | 6 | 2 | 2.5 | 0.5 | 1.2-0.1～0 | 0 | 0.04 | 0.07 | CAD | 请求报价 |
| SSCZS-M1.7-8 | M1.7 | 0.35 | 8 | 2 | 2.5 | 0.5 | 1.2-0.1～0 | 0 | 0.04 | 0.08 | CAD | 请求报价 |
| SSCZS-M2-4 | M2 | 0.4 | 4 | 2.5 | 3 | 0.6 | 1.4-0.15～0 | 0 | 0.09 | 0.09 | CAD | 请求报价 |
| SSCZS-M2-5 | M2 | 0.4 | 5 | 2.5 | 3 | 0.6 | 1.4-0.15～0 | 0 | 0.09 | 0.1 | CAD | 请求报价 |
| SSCZS-M2-6 | M2 | 0.4 | 6 | 2.5 | 3 | 0.6 | 1.4-0.15～0 | 0 | 0.09 | 0.11 | CAD | 请求报价 |
| SSCZS-M2-8 | M2 | 0.4 | 8 | 2.5 | 3 | 0.6 | 1.4-0.15～0 | 0 | 0.09 | 0.13 | CAD | 请求报价 |
| SSCZS-M2.5-6 | M2.5 | 0.45 | 6 | 3 | 3.8 | 0.8 | 1.8-0.15～0 | 0 | 0.15 | 0.21 | CAD | 请求报价 |
| SSCZS-M2.5-8 | M2.5 | 0.45 | 8 | 3 | 3.8 | 0.8 | 1.8-0.15～0 | 0 | 0.15 | 0.23 | CAD | 请求报价 |
| SSCZS-M2.5-10 | M2.5 | 0.45 | 10 | 3 | 3.8 | 0.8 | 1.8-0.15～0 | 0 | 0.15 | 0.25 | CAD | 请求报价 |
| SSCZS-M2.6-6 | M2.6 | 0.45 | 6 | 3 | 4 | 0.8 | 1.8-0.15～0 | 0 | 0.16 | 0.22 | CAD | 请求报价 |
| SSCZS-M2.6-8 | M2.6 | 0.45 | 8 | 3 | 4 | 0.8 | 1.8-0.15～0 | 0 | 0.16 | 0.24 | CAD | 请求报价 |
| SSCZS-M2.6-10 | M2.6 | 0.45 | 10 | 3 | 4 | 0.8 | 1.8-0.15～0 | 0 | 0.16 | 0.26 | CAD | 请求报价 |
相关服务
材质、表面处理
| SSCZS | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
用途
精密仪器内保护盖、检查夹具的固定/CE标志对应小型精密仪器/电气、电子设备
使用注意事项
- 请将盖子侧的螺孔小径设定在dc尺寸以上。
- 请将盖子厚度设定在0.3mm以上。
安装示例

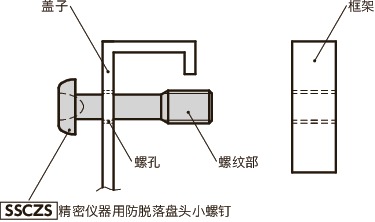

请在护罩上加工螺纹孔，将SSCZS的螺纹部穿过。由于SSCZS的螺纹部卡在盖子的螺孔上，即使从框架上卸下螺丝，SSCZS也不会从盖子上脱落。
