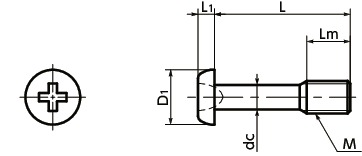

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | Lm | D1 | L1 | dc | 十字槽 序号 |
最大紧固 扭矩 (N・m) |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSCZS-M2-4 | M2 | 0.4 | 4 | 2.5 | 3 | 0.6 | 1.4-0.15～0 | 0 | 0.09 | 0.09 | CAD | 请求报价 |
| SSCZS-M2-5 | M2 | 0.4 | 5 | 2.5 | 3 | 0.6 | 1.4-0.15～0 | 0 | 0.09 | 0.1 | CAD | 请求报价 |
| SSCZS-M2-6 | M2 | 0.4 | 6 | 2.5 | 3 | 0.6 | 1.4-0.15～0 | 0 | 0.09 | 0.11 | CAD | 请求报价 |
| SSCZS-M2-8 | M2 | 0.4 | 8 | 2.5 | 3 | 0.6 | 1.4-0.15～0 | 0 | 0.09 | 0.13 | CAD | 请求报价 |
相关服务
材质、表面处理
| SSCZS | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
用途
精密仪器内保护盖、检查夹具的固定/CE标志对应小型精密仪器/电气、电子设备
使用注意事项
- 请将盖子侧的螺孔小径设定在dc尺寸以上。
- 请将盖子厚度设定在0.3mm以上。

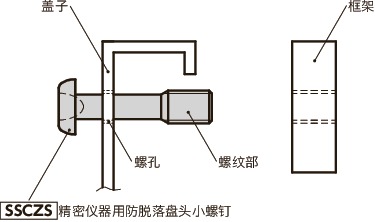

安装示例
请在护罩上加工螺纹孔，将SSCZS的螺纹部穿过。由于SSCZS的螺纹部卡在盖子的螺孔上，即使从框架上卸下螺丝，SSCZS也不会从盖子上脱落。
