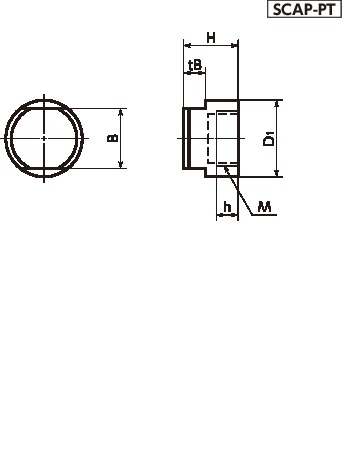

形状図
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | H | D1 | h | B | tB | 建议紧固扭矩 (N・m) |
适用盖帽用螺栓 SNCPS | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCAP-5-PT | M8 | 0.75 | 9 | 12 | 3.5 | 9 | 3 | 0.2 | SNCPS-M5 | 1.6 | CAD | 请求报价 |
●如有订购多件相同尺寸的商品，我们将统一进行无尘包装。
材质、表面处理
| SCAP-PT 盖帽 |
|
|---|---|
| 主体 | PTFE（聚四氟乙烯） |
| 强度等级 |
用途
FPD・半导体制造的湿法工艺/印刷电路板蚀刻装置/金属表面处理设备/洗净装置/化学成套设备
特点

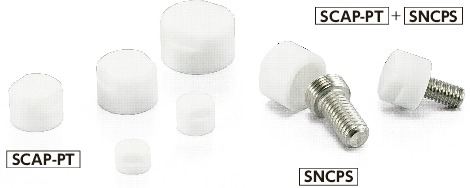

- 请将盖帽SCAP-PT与盖帽用螺栓SNCPS组合使用。
- PTFE（聚四氟乙烯）制盖帽防止药品腐蚀螺栓头部。
- PTFE是一种耐药性优良的塑料，几乎没有药品能侵蚀PTFE。
- 关于PTFE的耐药性⇒耐药螺丝的耐药品性
- 由于螺丝的紧固部位由不锈钢制成，可以获得比PTFE螺丝更高的紧固力。
- 用推荐紧固扭矩进行紧固，盖帽的底座面与安装面紧密相贴，从而发挥出密封效果。在0.6MPa的气密性试验中，确认了没有泄漏。
- 我们也制作哈氏合金＊1、PEEK等所需材质的盖帽。
＊1： 哈氏合金是美国哈氏合金国际公司的注册商标。
使用注意事项
视使用条件的不同，耐药性会发生变化。事先请务必在与实际情况相同的使用条件下进行试验。使用方法

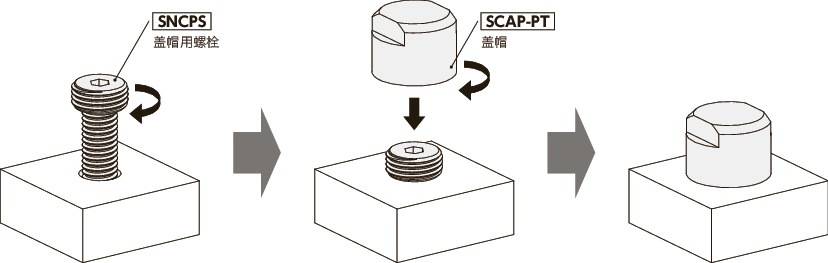

安装上紧固盖帽用螺栓SNCPS后，再将盖帽SCAP-PT套在SNCPS的头部上进行安装。请勿使SCAP-PT的紧固扭矩超出表中的建议值。
