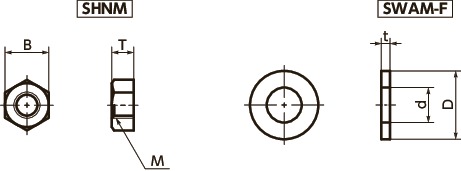

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | B | T | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|
| SHNM-M3 | M3 | 0.5 | 5.5 | 2.4 | 0.44 | CAD | 请求报价 |
| SHNM-M4 | M4 | 0.7 | 7 | 3.2 | 1 | CAD | 请求报价 |
| SHNM-M5 | M5 | 0.8 | 8 | 4 | 1.6 | CAD | 请求报价 |
| SHNM-M6 | M6 | 1 | 10 | 5 | 3.2 | CAD | 请求报价 |
| SHNM-M8 | M8 | 1.25 | 13 | 6.5 | 7.1 | CAD | 请求报价 |
●如有订购多件相同尺寸的商品，我们将统一进行无尘包装。
材质、表面处理
| SHNM | |
|---|---|
| 主体 | 纯钼 |
用途
阴极溅镀装置/高温炉使用注意事项
在氧化环境下，当温度达到600℃以上时将开始升华反应，敬请注意。机械性质
| 纯钼 | SUS304 | |
|---|---|---|
| 拉伸强度（N/mm2） | 515 | 520以上 |
| 0.2％承压力（N/mm2） | 380 | 205以上 |
| 伸长率（％） | 15 | 40以上 |
表中数值非保证值，仅供参考。
物性
| 纯钼 | SUS304 | |
|---|---|---|
| 比重 | 10.2 | 7.93 |
| 纵向弹性系数（GPa） | 327 | 193 |
| 电阻率（μΩ・ｍ） | 0.058 | 0.7 |
| 热传导率（W/（m・K）） | 142 | 17 |
| 线性膨胀系数（K-1） | 5.1×10-6 | 17.3×10-6 |
表中数值非保证值，仅供参考。
