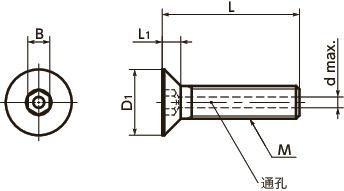

形状図
尺寸・CAD
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | d max. |
毎包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SVFCS-M3-5 | M3 | 0.5 | 5 | 6 | 1.7 | 2 | 1.2 | 20 | 0.49 | CAD | 请求报价 |
| SVFCS-M3-6 | M3 | 0.5 | 6 | 6 | 1.7 | 2 | 1.2 | 20 | 0.53 | CAD | 请求报价 |
| SVFCS-M3-8 | M3 | 0.5 | 8 | 6 | 1.7 | 2 | 1.2 | 20 | 0.61 | CAD | 请求报价 |
| SVFCS-M3-10 | M3 | 0.5 | 10 | 6 | 1.7 | 2 | 1.2 | 20 | 0.69 | CAD | 请求报价 |
| SVFCS-M3-12 | M3 | 0.5 | 12 | 6 | 1.7 | 2 | 1.2 | 20 | 0.77 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
材质、表面处理
| SVFCS | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
用途

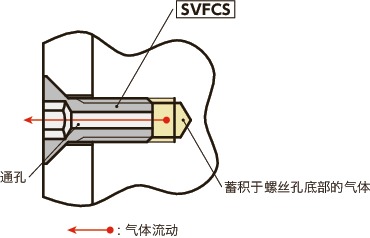

真空装置/真空容器/FPD制造装置/半导体制造装置/电子显微镜使用例
对需要排出蓄积于螺丝孔底部的气体的真空装置、真空容器有效。
