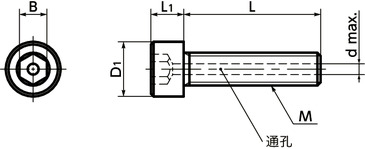

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | d max. | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SVSH-M3-6-C276 | M3 | 0.5 | 6 | 5.5 | 3 | 2.5 | 1.2 | 0.81 | CAD | 请求报价 |
| SVSH-M3-8-C276 | M3 | 0.5 | 8 | 5.5 | 3 | 2.5 | 1.2 | 0.91 | CAD | 请求报价 |
| SVSH-M3-10-C276 | M3 | 0.5 | 10 | 5.5 | 3 | 2.5 | 1.2 | 1 | CAD | 请求报价 |
| SVSH-M3-12-C276 | M3 | 0.5 | 12 | 5.5 | 3 | 2.5 | 1.2 | 1.1 | CAD | 请求报价 |
| SVSH-M3-16-C276 | M3 | 0.5 | 16 | 5.5 | 3 | 2.5 | 1.2 | 1.3 | CAD | 请求报价 |
| SVSH-M3-20-C276 | M3 | 0.5 | 20 | 5.5 | 3 | 2.5 | 1.2 | 1.6 | CAD | 请求报价 |
●如有订购多件相同尺寸的商品，我们将统一进行无尘包装。
相关服务
材质、表面处理
| SVSH-C276 | |
|---|---|
| 主体 | UNS N10276（相当于哈氏合金＊1C-276） |
＊1： Hastelloy和哈氏合金是美国哈氏合金国际公司的注册商标。
用途
真空装置/真空容器/FPD制造装置/半导体制造装置/电子显微镜/印刷电路板蚀刻装置/金属表面处理设备/化学成套设备
特点

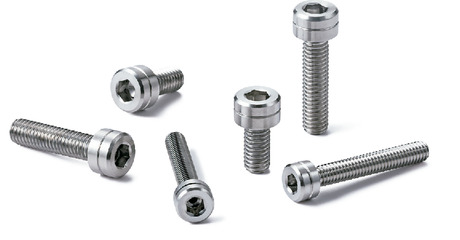

- 哈氏合金C-276内六角圆柱头螺栓SNSH-C276的通孔型产品。
- 通孔易于排出蓄积于设备、装置的螺丝孔底部的气体，为真空装置的真空抽吸提供支持。
- 哈氏合金C-276为普通型哈氏合金。
- 对氧化性、还原性盐类均表现出优良的耐腐蚀性。⇒特殊材质螺丝的特性
- 为腐蚀环境下的真空抽吸提供支持。
- 已完成无尘洗净、无尘包装。⇒无尘洗净、无尘包装服务
- 还备有可耐受湿氯气、次氯酸盐和二氧化氯的哈氏合金C-22的内六角圆柱头螺栓（通孔型）SVSH-C22。SVSH-C22
机械性质
| 哈氏合金（UNS N10276） | SUS304 | |
|---|---|---|
| 拉伸强度（N/mm2） | 690以上 | 520以上 |
| 0.2％承压力（N/mm2） | 283以上 | 205以上 |
| 伸长率（％） | 40以上 | 40以上 |
表中数值非保证值，仅供参考。
物性
| 哈氏合金（UNS N10276） | SUS304 | |
|---|---|---|
| 比重 | 8.89 | 7.93 |
| 纵向弹性系数（GPa） | 205 | 193 |
| 比热（J/kg・K） | 427 | 500 |
| 电阻率（μΩ・m） | 1.23 | 0.7 |
| 线性膨胀系数（K-1） | 11.2×10-6 | 17.3×10-6 |
表中数值非保证值，仅供参考。
