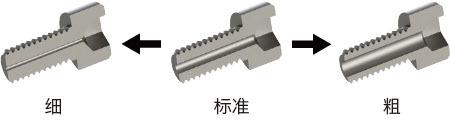

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | t | d | 每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SVSHL-M3-6-SD | M3 | 0.5 | 6 | 5 | 1.3 | 1.5 | 2 | 1.2 | 10 | 0.32 | CAD | 请求报价 |
| SVSHL-M3-8-SD | M3 | 0.5 | 8 | 5 | 1.3 | 1.5 | 2 | 1.2 | 10 | 0.41 | CAD | 请求报价 |
| SVSHL-M3-10-SD | M3 | 0.5 | 10 | 5 | 1.3 | 1.5 | 2 | 1.2 | 10 | 0.49 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
材质、表面处理
| SVSHL-SD | |
|---|---|
| 主体 | SUS316L |
| 强度等级 | A4-70 |
用途
真空装置/真空容器/FPD制造装置/半导体制造装置/电子显微镜特点
- 通孔型极短头小头螺栓。
- 通孔易于排出蓄积于设备、装置的螺丝孔底部的气体，为真空装置的真空抽吸提供支持。
- 头部高度均在1.5mm以下。可实现设备、装置的小型化或用于上部空间有限的用途。
- 由于头部直径较小，可形成比普通的内六角极短头螺栓更小的锪孔直径。
- SUS316L不锈钢在SUS304中添加了Mo，提高了耐点蚀性、耐氧化性，而且还通过低碳化提高了耐晶间腐蚀性。而且，对于化学药品和海洋性环境，具有比SUS304更优越的耐腐蚀性。
- 无磁性。
- 已完成无尘洗净、无尘包装。⇒无尘洗净、无尘包装服务
使用例
对需要排出蓄积于螺丝孔底部的气体的真空装置、真空容器有效。
使用注意事项
- 头部底座面的面积小，底座面压力高。
- 请参考以下公式，注意不要让由螺丝紧固而形成的底座面压力超出被紧固材料的容许表面压力。
头部直径和螺丝有效截面积
| 型号 | 头部直径（mm） | 螺丝有效截面积（mm2） |
|---|---|---|
| SVSHL-M3-SD | 5 | 5.03 |
| SVSHL-M4-SD | 6 | 8.78 |
| SVSHL-M5-SD | 8 | 14.2 |
