形状図
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | H | D1 | h | a | ta | 建议紧固扭矩 (N・m) |
适用盖帽用 螺栓 SNCPS |
质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCAP-3-AL | M5 | 0.5 | 5 | 7 | 2 | 0.8 | 0.6 | 0.1 | SNCPS-M3 | 0.4 | CAD | 请求报价 |
●如有订购多件相同尺寸的商品，我们将统一进行无尘包装。
材质、表面处理
| SCAP-AL 盖帽 |
|
|---|---|
| 主体 | A5056 |
| 强度等级 |
用途
成膜装置/蚀刻装置/FPD制造装置/半导体制造装置特点

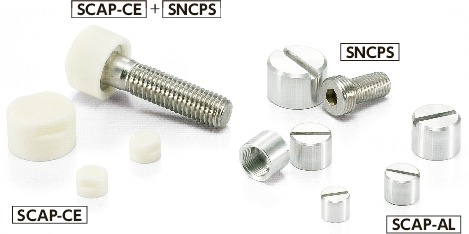

- 请将盖帽SCAP与盖帽用螺栓SNCPS组合使用。
- 防止真空室内的处理气体或等离子体腐蚀螺栓头部。
-
SCAP将铝合金制和陶瓷制标准化。
SCAP-AL----铝合金制

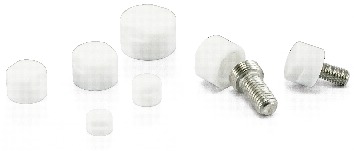

SCAP-CE----陶瓷制 - 由于螺丝的紧固部位由不锈钢制成，与铝制和陶瓷制螺丝相比，可以获得更高的紧固力。
- 经过无尘洗净・无尘包装。⇒无尘洗净、无尘包装服务
- 我们也制作INCONEL（镍铬合金）＊1、HASTELLOY（哈氏合金）＊1等所特殊要求材质的盖帽。
＊1： INCONEL是SMC国际超合金集团的注册商标。
＊1： HASTELLOY是美国哈氏合金国际公司的注册商标。
