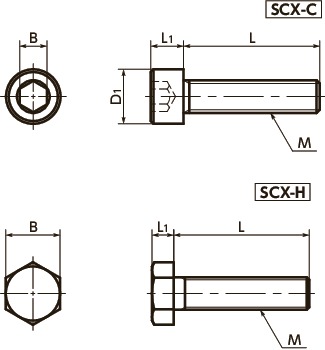

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| SCX-M8-12-C | M8 | 1.25 | 12 | 13 | 8 | 5 | 5.5 | CAD | 请求报价 |
| SCX-M8-16-C | M8 | 1.25 | 16 | 13 | 8 | 5 | 6.1 | CAD | 请求报价 |
| SCX-M8-20-C | M8 | 1.25 | 20 | 13 | 8 | 5 | 6.7 | CAD | 请求报价 |
| SCX-M8-25-C | M8 | 1.25 | 25 | 13 | 8 | 5 | 7.5 | CAD | 请求报价 |
| SCX-M8-30-C | M8 | 1.25 | 30 | 13 | 8 | 5 | 8.5 | CAD | 请求报价 |
相关服务
材质、表面处理
| SCX-C | SCX-H | |
|---|---|---|
| 主体 | Al2O3（氧化铝99.5％） | Al2O3（氧化铝99.5％） |
用途
FPD制造装置/半导体制造装置/印刷电路板蚀刻装置/金属表面处理设备/化学成套设备
特点
- 由采用99.5%高纯度氧化铝的陶瓷制成。
- 可在1500℃条件下连续使用。
-
可根据型号末尾的符号选择类型。

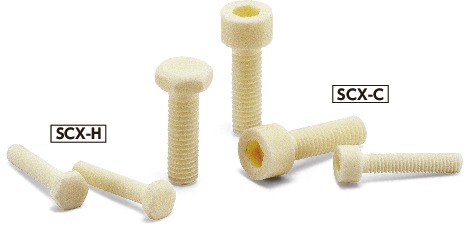

SCX-C----内六角圆柱头螺栓
SCX-H----六角螺栓 - 耐热性、耐药性、电绝缘性优良。
- 关于陶瓷螺丝的特性⇒陶瓷螺丝特性
- 我们也生产通孔型、尺寸、形状、无尘洗净等特殊规格的陶瓷螺丝。请垂询客户中心。
使用注意事项
- 紧固时请使用扭矩起子或扭矩扳手，不要超出下表的扭转断裂扭矩。建议扭矩为扭转断裂扭矩的50%。
| M | 扭转断裂扭矩（N・m） |
|---|---|
| M3 | 0.04 |
| M4 | 0.05 |
| M5 | 0.10 |
| M6 | 0.15 |
| M8 | 0.30 |
| M10 | 0.50 |
表中数值非保证值，仅供参考。
- 受到冲击可能会破损。操作时请注意。
- 由于陶瓷螺丝在制造时会产生螺距累积误差，请与陶瓷螺母SCX-N组合使用。
