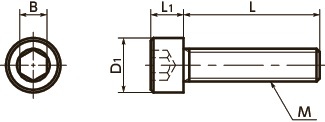

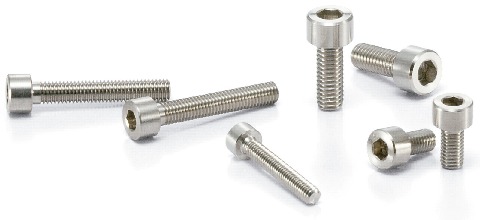

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | 拉伸断裂 载荷（N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNSIV-M3-6 | M3 | 0.5 | 6 | 5.5 | 3 | 2.5 | 2360 | 0.74 | CAD | 请求报价 |
| SNSIV-M3-8 | M3 | 0.5 | 8 | 5.5 | 3 | 2.5 | 2360 | 0.82 | CAD | 请求报价 |
| SNSIV-M3-10 | M3 | 0.5 | 10 | 5.5 | 3 | 2.5 | 2360 | 0.9 | CAD | 请求报价 |
| SNSIV-M3-12 | M3 | 0.5 | 12 | 5.5 | 3 | 2.5 | 2360 | 1 | CAD | 请求报价 |
| SNSIV-M3-16 | M3 | 0.5 | 16 | 5.5 | 3 | 2.5 | 2360 | 1.2 | CAD | 请求报价 |
| SNSIV-M3-20 | M3 | 0.5 | 20 | 5.5 | 3 | 2.5 | 2360 | 1.4 | CAD | 请求报价 |
| SNSIV-M4-8 | M4 | 0.7 | 8 | 7 | 4 | 3 | 4120 | 1.7 | CAD | 请求报价 |
| SNSIV-M4-10 | M4 | 0.7 | 10 | 7 | 4 | 3 | 4120 | 1.9 | CAD | 请求报价 |
| SNSIV-M4-12 | M4 | 0.7 | 12 | 7 | 4 | 3 | 4120 | 2 | CAD | 请求报价 |
| SNSIV-M4-16 | M4 | 0.7 | 16 | 7 | 4 | 3 | 4120 | 2.4 | CAD | 请求报价 |
| SNSIV-M4-20 | M4 | 0.7 | 20 | 7 | 4 | 3 | 4120 | 2.8 | CAD | 请求报价 |
| SNSIV-M4-25 | M4 | 0.7 | 25 | 7 | 4 | 3 | 4120 | 3.3 | CAD | 请求报价 |
| SNSIV-M5-10 | M5 | 0.8 | 10 | 8.5 | 5 | 4 | 6670 | 2.8 | CAD | 请求报价 |
| SNSIV-M5-12 | M5 | 0.8 | 12 | 8.5 | 5 | 4 | 6670 | 3.1 | CAD | 请求报价 |
| SNSIV-M5-16 | M5 | 0.8 | 16 | 8.5 | 5 | 4 | 6670 | 3.6 | CAD | 请求报价 |
| SNSIV-M5-20 | M5 | 0.8 | 20 | 8.5 | 5 | 4 | 6670 | 4.2 | CAD | 请求报价 |
| SNSIV-M5-25 | M5 | 0.8 | 25 | 8.5 | 5 | 4 | 6670 | 5 | CAD | 请求报价 |
| SNSIV-M6-12 | M6 | 1 | 12 | 10 | 6 | 5 | 9440 | 5.3 | CAD | 请求报价 |
| SNSIV-M6-16 | M6 | 1 | 16 | 10 | 6 | 5 | 9440 | 6 | CAD | 请求报价 |
| SNSIV-M6-20 | M6 | 1 | 20 | 10 | 6 | 5 | 9440 | 6.8 | CAD | 请求报价 |
| SNSIV-M6-25 | M6 | 1 | 25 | 10 | 6 | 5 | 9440 | 7.8 | CAD | 请求报价 |
| SNSIV-M6-30 | M6 | 1 | 30 | 10 | 6 | 5 | 9440 | 8.7 | CAD | 请求报价 |
| SNSIV-M8-16 | M8 | 1.25 | 16 | 13 | 8 | 6 | 17200 | 13 | CAD | 请求报价 |
| SNSIV-M8-20 | M8 | 1.25 | 20 | 13 | 8 | 6 | 17200 | 14 | CAD | 请求报价 |
| SNSIV-M8-25 | M8 | 1.25 | 25 | 13 | 8 | 6 | 17200 | 16 | CAD | 请求报价 |
| SNSIV-M8-30 | M8 | 1.25 | 30 | 13 | 8 | 6 | 17200 | 18 | CAD | 请求报价 |
| SNSIV-M8-35 | M8 | 1.25 | 35 | 13 | 8 | 6 | 17200 | 20 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。
●如有订购多件相同尺寸的商品，我们将统一进行无尘包装。
材质、表面处理
| SNSIV | |
|---|---|
| 主体 | 超因瓦合金 |
用途
精密仪器/检测仪器特点
- 超因瓦合金的线性膨胀系数极小，是一种几乎不会由温度引起尺寸变化的特殊合金。
- 用于希望避免由于热膨胀引起尺寸变化的检测仪器、精密仪器。
- 用于防止由热膨胀差引起的螺丝松动或破损。
- 线性膨胀系数：0.69×10-6（K-1）（30℃～100℃）
- 经过无尘洗净・无尘包装。⇒无尘洗净、无尘包装服务
- 相当于JIS B 1176, ISO 4762, DIN 912标准。
机械性质
| 超因瓦合金 | SUS304 | |
|---|---|---|
| 拉伸强度（N/mm2） | 470 | 520以上 |
| 0.2％承压力（N/mm2） | 333 | 205以上 |
| 伸长率（％） | 43 | 40以上 |
| 硬度（HV） | 143 | 200以下 |
表中数值非保证值，仅供参考。
物性
| 超因瓦合金 | SUS304 | |
|---|---|---|
| 比重 | 8.15 | 7.93 |
| 纵向弹性系数（GPa） | 132 | 193 |
| 电阻率（μΩ・ｍ） | 0.77 | 0.7 |
| 热传导率（W/（m・K）） | 10.47 | 17 |
| 线性膨胀系数（K-1） | 0.69×10-6 | 17.3×10-6 |
表中数值非保证值，仅供参考。
