形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | d max. |
质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SVSLG-M3-6-AG | M3 | 0.5 | 6 | 5.5 | 3 | 2.5 | 1.2 | 0.64 | CAD | 请求报价 |
| SVSLG-M3-8-AG | M3 | 0.5 | 8 | 5.5 | 3 | 2.5 | 1.2 | 0.81 | CAD | 请求报价 |
| SVSLG-M3-10-AG | M3 | 0.5 | 10 | 5.5 | 3 | 2.5 | 1.2 | 0.86 | CAD | 请求报价 |
| SVSLG-M3-12-AG | M3 | 0.5 | 12 | 5.5 | 3 | 2.5 | 1.2 | 0.9 | CAD | 请求报价 |
| SVSLG-M3-15-AG | M3 | 0.5 | 15 | 5.5 | 3 | 2.5 | 1.2 | 0.9 | CAD | 请求报价 |
| SVSLG-M3-20-AG | M3 | 0.5 | 20 | 5.5 | 3 | 2.5 | 1.2 | 1.28 | CAD | 请求报价 |
| SVSLG-M3-25-AG | M3 | 0.5 | 25 | 5.5 | 3 | 2.5 | 1.2 | 1.45 | CAD | 请求报价 |
| SVSLG-M4-8-AG | M4 | 0.7 | 8 | 7 | 4 | 3 | 1.5 | 1.4 | CAD | 请求报价 |
| SVSLG-M4-10-AG | M4 | 0.7 | 10 | 7 | 4 | 3 | 1.5 | 1.6 | CAD | 请求报价 |
| SVSLG-M4-12-AG | M4 | 0.7 | 12 | 7 | 4 | 3 | 1.5 | 1.8 | CAD | 请求报价 |
| SVSLG-M4-15-AG | M4 | 0.7 | 15 | 7 | 4 | 3 | 1.5 | 2 | CAD | 请求报价 |
| SVSLG-M4-20-AG | M4 | 0.7 | 20 | 7 | 4 | 3 | 1.5 | 2.3 | CAD | 请求报价 |
| SVSLG-M4-25-AG | M4 | 0.7 | 25 | 7 | 4 | 3 | 1.5 | 2.7 | CAD | 请求报价 |
| SVSLG-M5-10-AG | M5 | 0.8 | 10 | 8.5 | 5 | 4 | 1.5 | 2.5 | CAD | 请求报价 |
| SVSLG-M5-12-AG | M5 | 0.8 | 12 | 8.5 | 5 | 4 | 1.5 | 2.8 | CAD | 请求报价 |
| SVSLG-M5-15-AG | M5 | 0.8 | 15 | 8.5 | 5 | 4 | 1.5 | 3.3 | CAD | 请求报价 |
| SVSLG-M5-20-AG | M5 | 0.8 | 20 | 8.5 | 5 | 4 | 1.5 | 3.7 | CAD | 请求报价 |
| SVSLG-M5-25-AG | M5 | 0.8 | 25 | 8.5 | 5 | 4 | 1.5 | 4.4 | CAD | 请求报价 |
| SVSLG-M5-30-AG | M5 | 0.8 | 30 | 8.5 | 5 | 4 | 1.5 | 5.1 | CAD | 请求报价 |
| SVSLG-M6-12-AG | M6 | 1 | 12 | 10 | 6 | 5 | 2 | 4.7 | CAD | 请求报价 |
| SVSLG-M6-15-AG | M6 | 1 | 15 | 10 | 6 | 5 | 2 | 5.2 | CAD | 请求报价 |
| SVSLG-M6-20-AG | M6 | 1 | 20 | 10 | 6 | 5 | 2 | 5.8 | CAD | 请求报价 |
| SVSLG-M6-25-AG | M6 | 1 | 25 | 10 | 6 | 5 | 2 | 6.7 | CAD | 请求报价 |
| SVSLG-M6-30-AG | M6 | 1 | 30 | 10 | 6 | 5 | 2 | 7.3 | CAD | 请求报价 |
●如有订购多件相同尺寸的商品，我们将统一进行无尘包装。
材质、表面处理
| SVSLG-AG | |
|---|---|
| 主体 | SUS316L 镀银 |
用途
真空装置/真空容器/FPD制造装置/半导体制造装置/电子显微镜特点

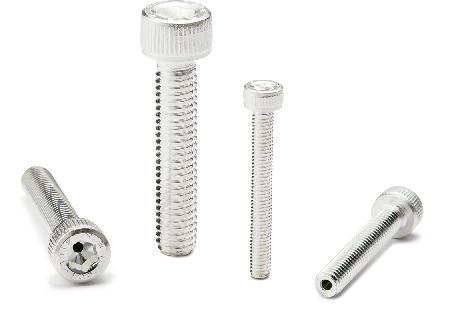

- 高强度不锈钢内六角圆柱头螺栓。

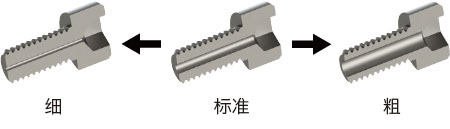

- 和一般的不锈钢制内六角圆柱头螺栓相比，承压力约为1.8倍。通过减小螺纹直径及削减个数，实现省空间化、轻量化。

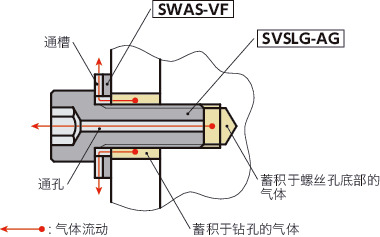

- 通孔易于排出蓄积于设备、装置的螺丝孔底部的气体，为真空装置的真空抽吸提供支持。
- 通过镀银处理，使螺丝具备优异的润滑性与导电性。适用于螺丝的防粘连、防烧结和电子零部件的传导部分。
-
电阻率
银：1.6μΩ・cm（金：2.3μΩ・cm）
＊银材料的数值。
- 已完成无尘洗净、无尘包装。⇒无尘洗净、无尘包装服务
机械性质
| 型号・强度等级 | 特性 | ||
|---|---|---|---|
| 拉伸强度（N/mm2） | 0.2％承压力（N/mm2） | 伸长率（mm） | |
| SVSLG-AG ＊1 | 1000 | 800 | 0.3d |
| A2-70・A4-70＊2 | 700 | 450 | 0.4d |
| A2-50・A4-50＊2 | 500 | 210 | 0.6d |
＊1： 为公司内部规格值。使用每个生产批次的测试件（处理前的材料）进行确认。
＊2： 为JIS B 1054 - 1：2013(ISO 3506 - 1：2009)“耐腐蚀不锈钢制连接用零件的机械性质－第1部：螺栓、小螺钉及螺柱”的规格值。表中数值仅供参考，并非保证值。
