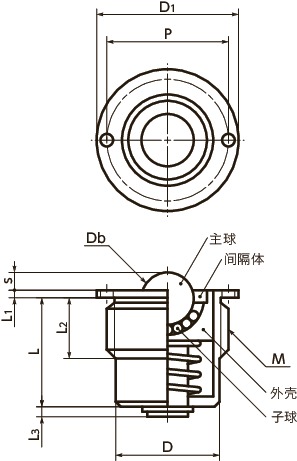

形状図
尺寸・CAD
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | L | s | L1 | L2 | L3 | D1 | D | Db | P | 适用扳手 | 载荷(N) min./max. |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BRPMS-16-S | M16 | 1.5 | 14 | 1.5 | 1.5 | 9 | 1.5 | 19 | 13.5 | 5.56 | 15.4 | BRW-10 | 23 / 30 | 18 | CAD | 请求报价 |
| BRPMS-20-S | M20 | 1.5 | 17 | 2.5 | 1.5 | 10 | 2 | 24 | 16.5 | 8.73 | 18.5 | BRW-12 | 24 / 38 | 30 | CAD | 请求报价 |
| BRPMS-24-S | M24 | 1.5 | 21.5 | 3.5 | 1.5 | 12 | 2 | 28 | 20.5 | 10.32 | 24 | BRW-16 | 24 / 55 | 54 | CAD | 请求报价 |
材质、表面处理
| BRPMS-S | |
|---|---|
| 主体 | SUS304 |
| 主球 | SUS440C（硬度55HRC以上） |
| 子球 | SUS440C（硬度55HRC以上） |
| 间隔体 | SUS304 |
| 外壳 | SUS304 |
| 弹簧 | SUS631J1 |
用途
搬运/工件的固定・定位/扭矩限制器/分度特点

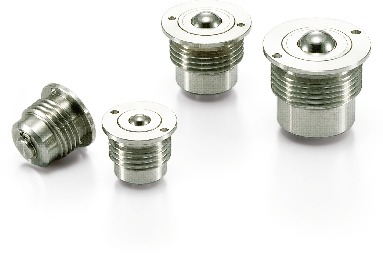

- 带有柱塞功能的球形滚子。法兰型。
- 简单决定安装高度。
- 请使用专用扳手BRW进行安装、拆卸。
- 即使在内部弹簧的作用下存在偏载，也可均匀地承受荷重。
- 还可以作为一般的球头柱塞用于工件的固定、定位等。由于球能平滑地旋转，减少了主球和支承侧的磨损。
使用注意事项
- 只能朝上使用。朝下、侧向使用时，可能会导致商品破损或球工作不良。

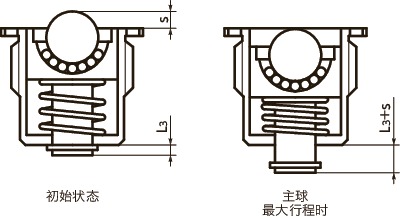

- 可以移动主球的行程部分、底部。请注意安装孔的深度。

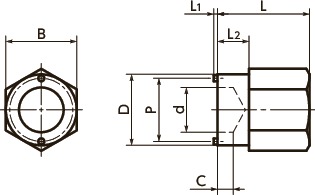

专用扳手
单位 : mm
| 型号 | L | L1 | L2 | B | C | D | d | P | 质量（g） |
|---|---|---|---|---|---|---|---|---|---|
| BRW-10 | 25 | 1.4 | 8 | 19 | 3 | 18.5 | 10 | 15.4 | 55 |
| BRW-12 | 30 | 1.4 | 10 | 24 | 4 | 22 | 12 | 18.5 | 102 |
| BRW-16 | 35 | 1.4 | 12 | 27 | 6 | 27 | 17 | 24 | 153 |
| BRW-20 | 40 | 1.4 | 14 | 30 | 7 | 33 | 20 | 29.6 | 220 |
