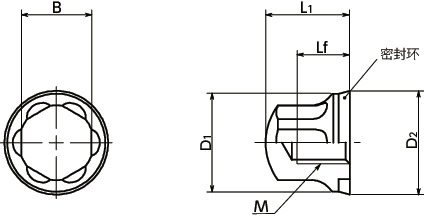

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | D1 | D2 | B | L1 | 适用密封环 | 质量（g） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SCNL-M8-HD | M8 | 1.25 | 9.5 | 18 | 18.8 | 13 | 14.5 | FSRN-18-14-2-HD | 13 | CAD | 请求报价 |
材质、表面处理
| SCNL-HD | SCNL-HP-HD | |
|---|---|---|
| 主体 | SUS316L | SUS316L 研磨 |
| 密封环 | H-NBR（蓝） 肖氏硬度A85±5 |
H-NBR（蓝） 肖氏硬度A85±5 |
- 特殊螺丝
- 简单操作

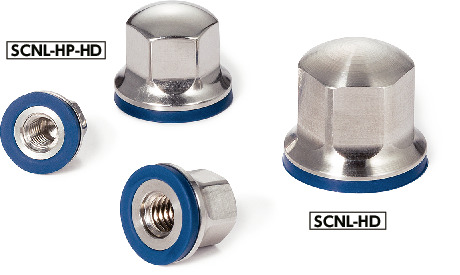

SCNL-M8-HD
带法兰六角盖形螺母 - 卫生型设计
Hexagon Cap Nut with Flange / SUS316L / Hygienic Design
- 耐药品
- 非磁性
- 带密封圈的
