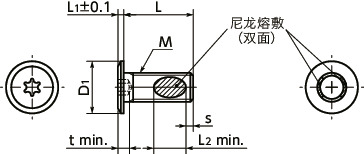

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | 适用扳手 | 梅花槽 序号 No. |
t | s | L2 | 最大紧固 扭矩 （N・m） |
每包数量 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SETS-M6-8-ALK | M6 | 1 | 8 | 12-0.6～0 | 1.2 | SKX-20 | 20 | 1.2 | 2 | 5 | 3.5 | 20 | 2 | CAD | 请求报价 |
| SETS-M6-10-ALK | M6 | 1 | 10 | 12-0.6～0 | 1.2 | SKX-20 | 20 | 1.2 | 2 | 5 | 3.5 | 20 | 2.4 | CAD | 请求报价 |
| SETS-M6-12-ALK | M6 | 1 | 12 | 12-0.6～0 | 1.2 | SKX-20 | 20 | 1.2 | 2 | 5 | 3.5 | 20 | 2.8 | CAD | 请求报价 |
| SETS-M6-16-ALK | M6 | 1 | 16 | 12-0.6～0 | 1.2 | SKX-20 | 20 | 1.2 | 2 | 5 | 3.5 | 20 | 3.4 | CAD | 请求报价 |
| SETS-M6-20-ALK | M6 | 1 | 20 | 12-0.6～0 | 1.2 | SKX-20 | 20 | 1.2 | 2 | 5 | 3.5 | 20 | 4.2 | CAD | 请求报价 |
| SETS-M6-25-ALK | M6 | 1 | 25 | 12-0.6～0 | 1.2 | SKX-20 | 20 | 1.2 | 2 | 5 | 3.5 | 20 | 5.3 | CAD | 请求报价 |
| SETS-M6-30-ALK | M6 | 1 | 30 | 12-0.6～0 | 1.2 | SKX-20 | 20 | 1.2 | 2 | 5 | 3.5 | 20 | 6 | CAD | 请求报价 |
| SETS-M6-35-ALK | M6 | 1 | 35 | 12-0.6～0 | 1.2 | SKX-20 | 20 | 1.2 | 2 | 5 | 3.5 | 20 | 7.6 | CAD | 请求报价 |
| SETS-M6-40-ALK | M6 | 1 | 40 | 12-0.6～0 | 1.2 | SKX-20 | 20 | 1.2 | 2 | 5 | 3.5 | 20 | 8.7 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SETS-ALK | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
| 尼龙熔敷 | 尼龙11 |
用途
设备、装置的省空间化/螺丝的防回转、防脱落特点

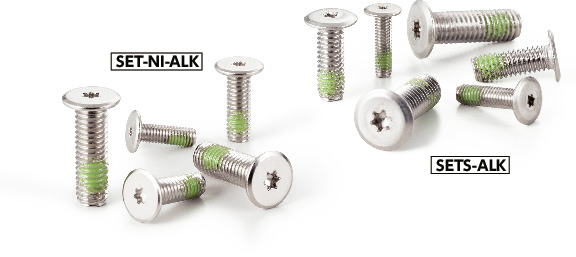

- 带尼龙熔敷的不锈钢制梅花槽＊1超级短头螺栓。
- 通过螺丝部熔敷的尼龙的摩擦阻力来抑制螺丝回转。
- 尼龙熔敷的耐热温度为120℃。
- 由于可抑制回转，即使已失去连接力，仍可以防止螺丝脱落。
- 可节省设备与装置的空间或用于上部空间有限的部位。
- 梅花槽＊1为能承受高紧固扭矩的形状。⇒梅花槽螺丝的特点
- 请将专用扳手SKX或专用螺丝批头SKXB与专用磁性螺丝刀SRD组合使用以进行安装、拆卸。
- 在狭窄场所安装、拆卸时，请使用对应窄处作业梅花槽扳手SKX-N。
＊1： 梅花槽的形状在JIS B 1015：2008（ISO 10664：2005）“外螺纹零部件用梅花槽”中有规定。
