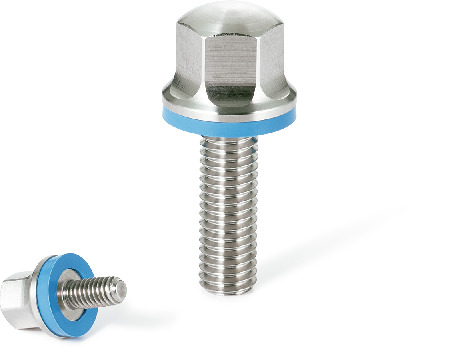

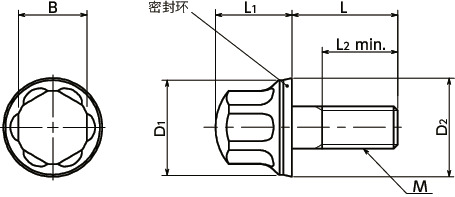

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | D2 | B | L1 | L2 | 适用密封环 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFHL-M5-10-HD-E | M5 | 0.8 | 10 | 12 | 12.8 | 8 | 10 | 全螺纹 | FSRN-12-8-2-HD-E | 6.1 | CAD | 请求报价 |
| SFHL-M5-16-HD-E | M5 | 0.8 | 16 | 12 | 12.8 | 8 | 10 | 全螺纹 | FSRN-12-8-2-HD-E | 6.9 | CAD | 请求报价 |
| SFHL-M5-20-HD-E | M5 | 0.8 | 20 | 12 | 12.8 | 8 | 10 | 16 | FSRN-12-8-2-HD-E | 7.3 | CAD | 请求报价 |
材质、表面处理
| SFHL-HD-E | |
|---|---|
| 主体 | SUS316L |
| 密封环 | EPDM（浅蓝色） 肖氏硬度A85±5 |
