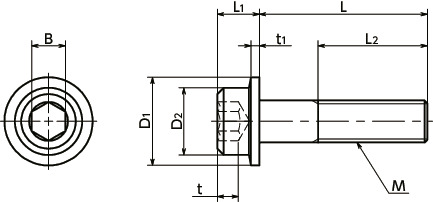

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | D2 | L1 | L2 | B | t | t1 | 每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFSS-M4-6 | M4 | 0.7 | 6 | 9 | 7 | 4 | 全螺纹 | 3 | 2 | 0.8 | 20 | 1.5 | CAD | 请求报价 |
| SFSS-M4-8 | M4 | 0.7 | 8 | 9 | 7 | 4 | 全螺纹 | 3 | 2 | 0.8 | 20 | 1.7 | CAD | 请求报价 |
| SFSS-M4-10 | M4 | 0.7 | 10 | 9 | 7 | 4 | 全螺纹 | 3 | 2 | 0.8 | 20 | 1.8 | CAD | 请求报价 |
| SFSS-M4-12 | M4 | 0.7 | 12 | 9 | 7 | 4 | 全螺纹 | 3 | 2 | 0.8 | 20 | 2 | CAD | 请求报价 |
| SFSS-M4-16 | M4 | 0.7 | 16 | 9 | 7 | 4 | 全螺纹 | 3 | 2 | 0.8 | 20 | 2.2 | CAD | 请求报价 |
| SFSS-M4-20 | M4 | 0.7 | 20 | 9 | 7 | 4 | 全螺纹 | 3 | 2 | 0.8 | 20 | 2.6 | CAD | 请求报价 |
| SFSS-M5-8 | M5 | 0.8 | 8 | 11 | 8.5 | 5 | 全螺纹 | 4 | 2.5 | 1 | 20 | 2.9 | CAD | 请求报价 |
| SFSS-M5-10 | M5 | 0.8 | 10 | 11 | 8.5 | 5 | 全螺纹 | 4 | 2.5 | 1 | 20 | 3.2 | CAD | 请求报价 |
| SFSS-M5-12 | M5 | 0.8 | 12 | 11 | 8.5 | 5 | 全螺纹 | 4 | 2.5 | 1 | 20 | 3.4 | CAD | 请求报价 |
| SFSS-M5-16 | M5 | 0.8 | 16 | 11 | 8.5 | 5 | 全螺纹 | 4 | 2.5 | 1 | 20 | 3.9 | CAD | 请求报价 |
| SFSS-M5-20 | M5 | 0.8 | 20 | 11 | 8.5 | 5 | 全螺纹 | 4 | 2.5 | 1 | 20 | 4.4 | CAD | 请求报价 |
| SFSS-M5-25 | M5 | 0.8 | 25 | 11 | 8.5 | 5 | 16 | 4 | 2.5 | 1 | 20 | 5.2 | CAD | 请求报价 |
| SFSS-M6-10 | M6 | 1 | 10 | 12.5 | 10 | 6 | 全螺纹 | 5 | 3 | 1.6 | 20 | 4.9 | CAD | 请求报价 |
| SFSS-M6-12 | M6 | 1 | 12 | 12.5 | 10 | 6 | 全螺纹 | 5 | 3 | 1.6 | 20 | 5.3 | CAD | 请求报价 |
| SFSS-M6-16 | M6 | 1 | 16 | 12.5 | 10 | 6 | 全螺纹 | 5 | 3 | 1.6 | 20 | 6 | CAD | 请求报价 |
| SFSS-M6-20 | M6 | 1 | 20 | 12.5 | 10 | 6 | 全螺纹 | 5 | 3 | 1.6 | 20 | 6.6 | CAD | 请求报价 |
| SFSS-M6-25 | M6 | 1 | 25 | 12.5 | 10 | 6 | 全螺纹 | 5 | 3 | 1.6 | 20 | 7.5 | CAD | 请求报价 |
| SFSS-M8-12 | M8 | 1.25 | 12 | 17 | 13 | 8 | 全螺纹 | 6 | 4 | 1.6 | 10 | 11 | CAD | 请求报价 |
| SFSS-M8-16 | M8 | 1.25 | 16 | 17 | 13 | 8 | 全螺纹 | 6 | 4 | 1.6 | 10 | 13 | CAD | 请求报价 |
| SFSS-M8-20 | M8 | 1.25 | 20 | 17 | 13 | 8 | 全螺纹 | 6 | 4 | 1.6 | 10 | 14 | CAD | 请求报价 |
| SFSS-M8-25 | M8 | 1.25 | 25 | 17 | 13 | 8 | 全螺纹 | 6 | 4 | 1.6 | 10 | 15 | CAD | 请求报价 |
| SFSS-M8-30 | M8 | 1.25 | 30 | 17 | 13 | 8 | 全螺纹 | 6 | 4 | 1.6 | 10 | 17 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SFSS | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
| 强度等级 | A2-70 |

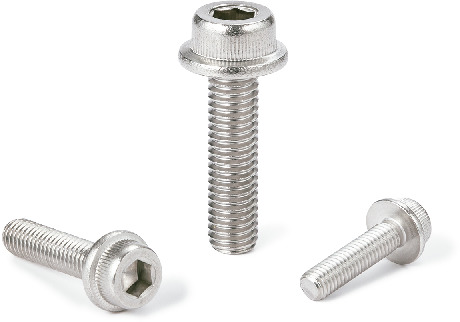

特点
- 由于头部的法兰使座面变大，因此与普通内六角圆柱头螺栓相比，施加在被紧固材料上的压力被分散，不易造成座面下沉。另外，即使在钻孔直径较大的情况下，也可以确保座面。
- 不需要垫圈组装作业，可以减少零件数量。
- 由于不使用垫圈，因此最适合机器人的螺丝紧固自动化用途。
