形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D | L1 | B | T （约） |
每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SNHP2S-M4-8 | M4 | 0.7 | 8 | 7 | 2.8 | 7 | 1 | 20 | 1.6 | CAD | 请求报价 |
| SNHP2S-M4-10 | M4 | 0.7 | 10 | 7 | 2.8 | 7 | 1 | 20 | 1.8 | CAD | 请求报价 |
| SNHP2S-M4-12 | M4 | 0.7 | 12 | 7 | 2.8 | 7 | 1 | 20 | 1.9 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SNHP2S | |
|---|---|
| 螺纹主体 | 相当于SUS304 |
| 螺纹主体强度等级 | A2-50 |
| 弹簧垫圈 | 相当于SUS304 |
特点

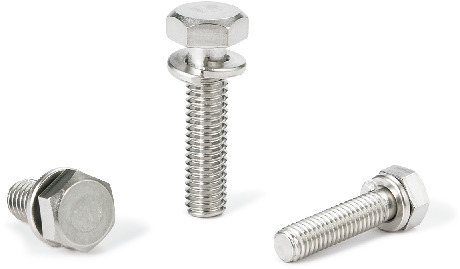

- 符合JIS B 1187标准的带垫圈六角螺栓。
- 螺丝中装入了弹簧垫圈，无需担心脱落。（垫圈简称：P=2）
