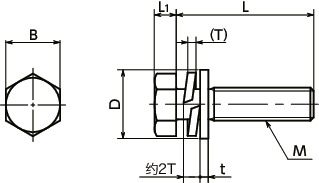

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D | L1 | B | t | T （约） |
每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SNHP3S-M5-8 | M5 | 0.8 | 8 | 12 | 3.5 | 8 | 0.8 | 1.3 | 20 | 3.3 | CAD | 请求报价 |
| SNHP3S-M5-10 | M5 | 0.8 | 10 | 12 | 3.5 | 8 | 0.8 | 1.3 | 20 | 3.5 | CAD | 请求报价 |
| SNHP3S-M5-12 | M5 | 0.8 | 12 | 12 | 3.5 | 8 | 0.8 | 1.3 | 20 | 3.8 | CAD | 请求报价 |
| SNHP3S-M5-16 | M5 | 0.8 | 16 | 12 | 3.5 | 8 | 0.8 | 1.3 | 20 | 4.3 | CAD | 请求报价 |
| SNHP3S-M5-20 | M5 | 0.8 | 20 | 12 | 3.5 | 8 | 0.8 | 1.3 | 20 | 4.8 | CAD | 请求报价 |
| SNHP3S-M5-25 | M5 | 0.8 | 25 | 12 | 3.5 | 8 | 0.8 | 1.3 | 20 | 5.3 | CAD | 请求报价 |
| SNHP3S-M5-30 | M5 | 0.8 | 30 | 12 | 3.5 | 8 | 0.8 | 1.3 | 20 | 6 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SNHP3S | |
|---|---|
| 螺纹主体 | 相当于SUS304 |
| 螺纹主体强度等级 | A2-50 |
| 平垫圈 | SUS304 |
| 弹簧垫圈 | 相当于SUS304 |

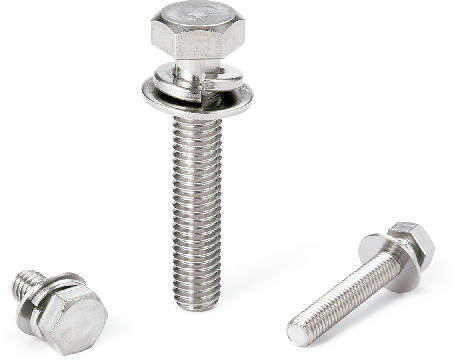

特点
- 符合JIS B 1187标准的带垫圈六角螺栓。
- 螺丝中装入了旧JIS平垫圈和弹簧垫圈，无需担心脱落。（垫圈简称：P=3）
