形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | B | L1 | 每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| SNHS-M5-8 | M5 | 0.8 | 8 | 8 | 3.5 | 20 | 2.5 | CAD | 请求报价 |
| SNHS-M5-10 | M5 | 0.8 | 10 | 8 | 3.5 | 20 | 2.7 | CAD | 请求报价 |
| SNHS-M5-12 | M5 | 0.8 | 12 | 8 | 3.5 | 20 | 3 | CAD | 请求报价 |
| SNHS-M5-16 | M5 | 0.8 | 16 | 8 | 3.5 | 20 | 3.5 | CAD | 请求报价 |
| SNHS-M5-20 | M5 | 0.8 | 20 | 8 | 3.5 | 20 | 3.9 | CAD | 请求报价 |
| SNHS-M5-25 | M5 | 0.8 | 25 | 8 | 3.5 | 20 | 4.4 | CAD | 请求报价 |
| SNHS-M5-30 | M5 | 0.8 | 30 | 8 | 3.5 | 20 | 5.2 | CAD | 请求报价 |
| SNHS-M5-35 | M5 | 0.8 | 35 | 8 | 3.5 | 20 | 5.8 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SNHS | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
| 强度等级 | 相当于A2-50 |
特点

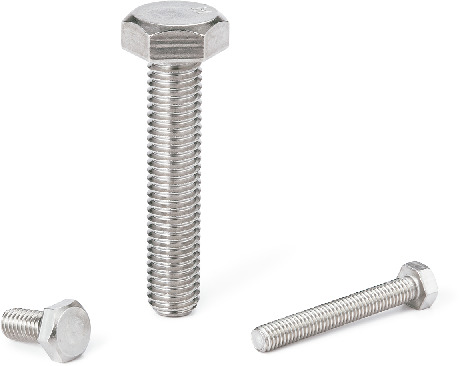

- 符合JIS B 1180标准的不锈钢制六角螺栓。
