Nabeya Bi-tech

  • 特殊螺丝
  • 梅花槽螺丝

梅花槽埋头小螺钉

Hexalobular Socket Flat Head Machine Screw

SNFXS

安全注意事项

符号RoHS指令

  • 空间
  • 防止紧固孔损坏

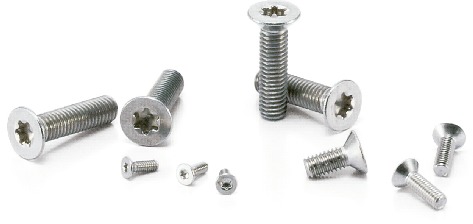

SNFXS梅花槽埋头小螺钉

形状図

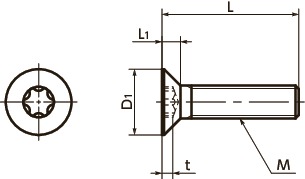

SNFXS梅花槽埋头小螺钉寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M2
M2.5
M3
M4
M5
M6
L
所有
4
5
6
8
10
12
16
20
25
30

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 L D1 L1 适用扳手 梅花槽序号
No.		 t 毎包数量 质量
(g)		 CAD下载 请求报价
SNFXS-M2-4 M2 0.4 4 3.8 1.2 SKX-6 6 0.64 20 0.14 CAD 请求报价
SNFXS-M2-5 M2 0.4 5 3.8 1.2 SKX-6 6 0.64 20 0.16 CAD 请求报价
SNFXS-M2-6 M2 0.4 6 3.8 1.2 SKX-6 6 0.64 20 0.18 CAD 请求报价
SNFXS-M2-8 M2 0.4 8 3.8 1.2 SKX-6 6 0.64 20 0.21 CAD 请求报价
SNFXS-M2-10 M2 0.4 10 3.8 1.2 SKX-6 6 0.64 20 0.25 CAD 请求报价
SNFXS-M2-12 M2 0.4 12 3.8 1.2 SKX-6 6 0.64 20 0.29 CAD 请求报价
SNFXS-M2.5-4 M2.5 0.45 4 4.7 1.5 SKX-8 8 0.79 20 0.27 CAD 请求报价
SNFXS-M2.5-5 M2.5 0.45 5 4.7 1.5 SKX-8 8 0.79 20 0.3 CAD 请求报价
SNFXS-M2.5-6 M2.5 0.45 6 4.7 1.5 SKX-8 8 0.79 20 0.33 CAD 请求报价
SNFXS-M2.5-8 M2.5 0.45 8 4.7 1.5 SKX-8 8 0.79 20 0.4 CAD 请求报价
SNFXS-M2.5-10 M2.5 0.45 10 4.7 1.5 SKX-8 8 0.79 20 0.46 CAD 请求报价
SNFXS-M2.5-12 M2.5 0.45 12 4.7 1.5 SKX-8 8 0.79 20 0.52 CAD 请求报价
SNFXS-M2.5-16 M2.5 0.45 16 4.7 1.5 SKX-8 8 0.79 20 0.65 CAD 请求报价
SNFXS-M3-5 M3 0.5 5 5.5 1.65 SKX-10 10 0.83 20 0.49 CAD 请求报价
SNFXS-M3-6 M3 0.5 6 5.5 1.65 SKX-10 10 0.83 20 0.53 CAD 请求报价
SNFXS-M3-8 M3 0.5 8 5.5 1.65 SKX-10 10 0.83 20 0.61 CAD 请求报价
SNFXS-M3-10 M3 0.5 10 5.5 1.65 SKX-10 10 0.83 20 0.69 CAD 请求报价
SNFXS-M3-12 M3 0.5 12 5.5 1.65 SKX-10 10 0.83 20 0.77 CAD 请求报价
SNFXS-M3-16 M3 0.5 16 5.5 1.65 SKX-10 10 0.83 20 0.94 CAD 请求报价
SNFXS-M3-20 M3 0.5 20 5.5 1.65 SKX-10 10 0.83 20 1.1 CAD 请求报价
SNFXS-M4-6 M4 0.7 6 8.4 2.7 SKX-20 20 1.53 20 1 CAD 请求报价
SNFXS-M4-8 M4 0.7 8 8.4 2.7 SKX-20 20 1.53 20 1.2 CAD 请求报价
SNFXS-M4-10 M4 0.7 10 8.4 2.7 SKX-20 20 1.53 20 1.3 CAD 请求报价
SNFXS-M4-12 M4 0.7 12 8.4 2.7 SKX-20 20 1.53 20 1.5 CAD 请求报价
SNFXS-M4-16 M4 0.7 16 8.4 2.7 SKX-20 20 1.53 20 1.8 CAD 请求报价
SNFXS-M4-20 M4 0.7 20 8.4 2.7 SKX-20 20 1.53 20 2.1 CAD 请求报价
SNFXS-M4-25 M4 0.7 25 8.4 2.7 SKX-20 20 1.53 20 2.5 CAD 请求报价
SNFXS-M5-8 M5 0.8 8 9.3 2.7 SKX-25 25 1.51 20 2.2 CAD 请求报价
SNFXS-M5-10 M5 0.8 10 9.3 2.7 SKX-25 25 1.51 20 2.4 CAD 请求报价
SNFXS-M5-12 M5 0.8 12 9.3 2.7 SKX-25 25 1.51 20 2.7 CAD 请求报价
SNFXS-M5-16 M5 0.8 16 9.3 2.7 SKX-25 25 1.51 20 3.1 CAD 请求报价
SNFXS-M5-20 M5 0.8 20 9.3 2.7 SKX-25 25 1.51 20 3.6 CAD 请求报价
SNFXS-M5-25 M5 0.8 25 9.3 2.7 SKX-25 25 1.51 20 4.2 CAD 请求报价
SNFXS-M5-30 M5 0.8 30 9.3 2.7 SKX-25 25 1.51 20 4.8 CAD 请求报价
SNFXS-M6-10 M6 1 10 11.3 3.3 SKX-30 30 1.78 20 3.9 CAD 请求报价
SNFXS-M6-12 M6 1 12 11.3 3.3 SKX-30 30 1.78 20 4.3 CAD 请求报价
SNFXS-M6-16 M6 1 16 11.3 3.3 SKX-30 30 1.78 20 4.9 CAD 请求报价
SNFXS-M6-20 M6 1 20 11.3 3.3 SKX-30 30 1.78 20 5.6 CAD 请求报价
SNFXS-M6-25 M6 1 25 11.3 3.3 SKX-30 30 1.78 20 6.5 CAD 请求报价
SNFXS-M6-30 M6 1 30 11.3 3.3 SKX-30 30 1.78 20 7.4 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。


相关服务

材质、表面处理

SNFXS
主体 SUSXM7（相当于SUS304）
强度等级 A2-50

用途

防止螺丝头部破损/牢固紧固

特点

  • 梅花槽＊1是能比十字槽承受更高的紧固扭矩的形状。⇒梅花槽螺丝的特点
  • 不易因紧固而导致螺丝头部破损，可以安全、牢固地进行紧固。
  • 用六角扳手或螺丝刀等普通工具无法安装、拆卸。还可以适用于设备、器材的防拆卸、防盗、防破坏的场合。＊2
  • 请将专用扳手SKX或专用螺丝批头SKXB与专用磁性螺丝刀SRD组合使用以进行安装、拆卸。
  • 在狭窄场所安装、拆卸时，请使用对应窄处作业梅花槽扳手SKX-N。
  • 符合ISO 14581标准。

＊1：　梅花槽的形状在JIS B 1015：2008（ISO 10664：2005）“外螺纹零部件用梅花槽”中有规定。
＊2：　梅花槽用的工具一般在市场上销售。如果以防破坏为主要目的，请考虑防破坏螺丝。⇒防破坏螺丝
