形状図
＊1： L尺寸小于4mm时，尼龙熔敷为单面。
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | s＊1 | L2 min. | t min. | 梅花槽 序号No. |
最大紧固 扭矩 （N・m） |
每包数量 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SNZCXS-M1.4-2-ALK | M1.4 | 0.3 | 2 | 2 | 0.5 | 0 | 1.4 | 0.25 | 3 | 0.03 | 50 | 0.025 | CAD | 请求报价 |
| SNZCXS-M1.4-3-ALK | M1.4 | 0.3 | 3 | 2 | 0.5 | 0 | 1.4 | 0.25 | 3 | 0.03 | 50 | 0.033 | CAD | 请求报价 |
| SNZCXS-M1.4-4-ALK | M1.4 | 0.3 | 4 | 2 | 0.5 | 0.6 | 1.4 | 0.25 | 3 | 0.03 | 50 | 0.041 | CAD | 请求报价 |
| SNZCXS-M1.4-5-ALK | M1.4 | 0.3 | 5 | 2 | 0.5 | 0.6 | 1.4 | 0.25 | 3 | 0.03 | 50 | 0.049 | CAD | 请求报价 |
| SNZCXS-M1.4-6-ALK | M1.4 | 0.3 | 6 | 2 | 0.5 | 0.6 | 1.4 | 0.25 | 3 | 0.03 | 50 | 0.058 | CAD | 请求报价 |
| SNZCXS-M1.4-8-ALK | M1.4 | 0.3 | 8 | 2 | 0.5 | 0.6 | 1.4 | 0.25 | 3 | 0.03 | 50 | 0.074 | CAD | 请求报价 |
| SNZCXS-M1.4-10-ALK | M1.4 | 0.3 | 10 | 2 | 0.5 | 0.6 | 1.4 | 0.25 | 3 | 0.03 | 50 | 0.091 | CAD | 请求报价 |
| SNZCXS-M1.6-2-ALK | M1.6 | 0.35 | 2 | 2.4 | 0.5 | 0 | 1.6 | 0.3 | 4 | 0.05 | 50 | 0.041 | CAD | 请求报价 |
| SNZCXS-M1.6-3-ALK | M1.6 | 0.35 | 3 | 2.4 | 0.5 | 0 | 1.6 | 0.3 | 4 | 0.05 | 50 | 0.051 | CAD | 请求报价 |
| SNZCXS-M1.6-4-ALK | M1.6 | 0.35 | 4 | 2.4 | 0.5 | 0.7 | 1.6 | 0.3 | 4 | 0.05 | 50 | 0.061 | CAD | 请求报价 |
| SNZCXS-M1.6-5-ALK | M1.6 | 0.35 | 5 | 2.4 | 0.5 | 0.7 | 1.6 | 0.3 | 4 | 0.05 | 50 | 0.071 | CAD | 请求报价 |
| SNZCXS-M1.6-6-ALK | M1.6 | 0.35 | 6 | 2.4 | 0.5 | 0.7 | 1.6 | 0.3 | 4 | 0.05 | 50 | 0.079 | CAD | 请求报价 |
| SNZCXS-M1.6-8-ALK | M1.6 | 0.35 | 8 | 2.4 | 0.5 | 0.7 | 1.6 | 0.3 | 4 | 0.05 | 50 | 0.098 | CAD | 请求报价 |
| SNZCXS-M1.6-10-ALK | M1.6 | 0.35 | 10 | 2.4 | 0.5 | 0.7 | 1.6 | 0.3 | 4 | 0.05 | 50 | 0.12 | CAD | 请求报价 |
| SNZCXS-M2-2-ALK | M2 | 0.4 | 2 | 3 | 0.6 | 0 | 2 | 0.35 | 5 | 0.12 | 50 | 0.063 | CAD | 请求报价 |
| SNZCXS-M2-3-ALK | M2 | 0.4 | 3 | 3 | 0.6 | 0 | 2 | 0.35 | 5 | 0.12 | 50 | 0.08 | CAD | 请求报价 |
| SNZCXS-M2-4-ALK | M2 | 0.4 | 4 | 3 | 0.6 | 0.8 | 2 | 0.35 | 5 | 0.12 | 50 | 0.097 | CAD | 请求报价 |
| SNZCXS-M2-5-ALK | M2 | 0.4 | 5 | 3 | 0.6 | 0.8 | 2 | 0.35 | 5 | 0.12 | 50 | 0.12 | CAD | 请求报价 |
| SNZCXS-M2-6-ALK | M2 | 0.4 | 6 | 3 | 0.6 | 0.8 | 2 | 0.35 | 5 | 0.12 | 50 | 0.13 | CAD | 请求报价 |
| SNZCXS-M2-8-ALK | M2 | 0.4 | 8 | 3 | 0.6 | 0.8 | 2 | 0.35 | 5 | 0.12 | 50 | 0.17 | CAD | 请求报价 |
| SNZCXS-M2-10-ALK | M2 | 0.4 | 10 | 3 | 0.6 | 0.8 | 2 | 0.35 | 5 | 0.12 | 50 | 0.2 | CAD | 请求报价 |
| SNZCXS-M2.5-3-ALK | M2.5 | 0.45 | 3 | 4 | 0.8 | 0 | 2.5 | 0.55 | 6 | 0.24 | 50 | 0.12 | CAD | 请求报价 |
| SNZCXS-M2.5-4-ALK | M2.5 | 0.45 | 4 | 4 | 0.8 | 0.9 | 2.5 | 0.55 | 6 | 0.24 | 50 | 0.14 | CAD | 请求报价 |
| SNZCXS-M2.5-5-ALK | M2.5 | 0.45 | 5 | 4 | 0.8 | 0.9 | 2.5 | 0.55 | 6 | 0.24 | 50 | 0.17 | CAD | 请求报价 |
| SNZCXS-M2.5-6-ALK | M2.5 | 0.45 | 6 | 4 | 0.8 | 0.9 | 2.5 | 0.55 | 6 | 0.24 | 50 | 0.2 | CAD | 请求报价 |
| SNZCXS-M2.5-8-ALK | M2.5 | 0.45 | 8 | 4 | 0.8 | 0.9 | 2.5 | 0.55 | 6 | 0.24 | 50 | 0.27 | CAD | 请求报价 |
| SNZCXS-M2.5-10-ALK | M2.5 | 0.45 | 10 | 4 | 0.8 | 0.9 | 2.5 | 0.55 | 6 | 0.24 | 50 | 0.34 | CAD | 请求报价 |
＊1： L＜4时，s尺寸为0。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SNZCXS-ALK | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
| 尼龙熔敷 | 尼龙11 |
用途
设备，装置的省空间化/螺丝的防回转、防脱落小型精密仪器
特点

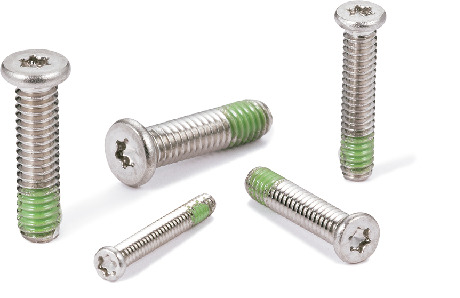

- M1.4-M2.5。带尼龙熔敷精密仪器用精密螺丝。
- 通过螺纹部熔敷的尼龙的摩擦阻力来抑制螺丝回转，即使失去连接力，也能防止螺丝脱落。
- 尼龙熔敷的耐热温度为120℃。
- 头部高度较低的盘头小螺钉型。可节省设备与装置的空间或用于上部空间有限的用途。
- 不易因紧固而导致螺丝凹孔破损，可以安全，牢固地进行紧固。
- 生产通孔型、无尘洗净、特殊包装等特殊规格的商品。⇒例如可以制作这样的螺丝
