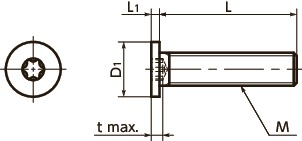

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | 适用扳手 | 梅花槽序号 No. |
t | 最大紧固扭矩 (N・m) |
毎包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSTS-M3-5 | M3 | 0.5 | 5 | 6 | 1.3 | SKX-8 | 8 | 1.1 | 0.65 | 10 | 0.4 | CAD | 请求报价 |
| SSTS-M3-6 | M3 | 0.5 | 6 | 6 | 1.3 | SKX-8 | 8 | 1.1 | 0.65 | 10 | 0.44 | CAD | 请求报价 |
| SSTS-M3-8 | M3 | 0.5 | 8 | 6 | 1.3 | SKX-8 | 8 | 1.1 | 0.65 | 10 | 0.53 | CAD | 请求报价 |
| SSTS-M3-10 | M3 | 0.5 | 10 | 6 | 1.3 | SKX-8 | 8 | 1.1 | 0.65 | 10 | 0.61 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SSTS | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
| 强度等级 | A2-50 |
用途
设备、装置的省空间化特点
- 头部高度均在1.5mm以下。
- 可节省设备与装置的空间或用于上部空间有限的部位。
- 梅花槽＊1为能承受高紧固扭矩的形状。⇒梅花槽螺丝的特点
- 请将专用扳手SKX或专用螺丝批头SKXB与专用磁性螺丝刀SRD组合使用以进行安装、拆卸。
- 在狭窄场所安装、拆卸时，请使用对应窄处作业梅花槽扳手SKX-N。
＊1： 梅花槽的形状在JIS B 1015：2008（ISO 10664：2005）“外螺纹零部件用梅花槽”中有规定。
