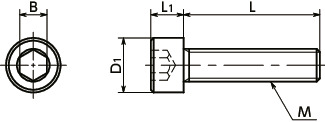

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | 每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNS-M10-16 | M10 | 1.5 | 16 | 16 | 10 | 8 | 10 | 22 | CAD | 请求报价 |
| SNS-M10-20 | M10 | 1.5 | 20 | 16 | 10 | 8 | 10 | 24 | CAD | 请求报价 |
| SNS-M10-25 | M10 | 1.5 | 25 | 16 | 10 | 8 | 10 | 26 | CAD | 请求报价 |
| SNS-M10-30 | M10 | 1.5 | 30 | 16 | 10 | 8 | 10 | 29 | CAD | 请求报价 |
| SNS-M10-35 | M10 | 1.5 | 35 | 16 | 10 | 8 | 10 | 31 | CAD | 请求报价 |
| SNS-M10-40 | M10 | 1.5 | 40 | 16 | 10 | 8 | 10 | 33 | CAD | 请求报价 |
| SNS-M10-45 | M10 | 1.5 | 45 | 16 | 10 | 8 | 10 | 35 | CAD | 请求报价 |
| SNS-M10-50 | M10 | 1.5 | 50 | 16 | 10 | 8 | 10 | 38 | CAD | 请求报价 |
| SNS-M10-60 | M10 | 1.5 | 60 | 16 | 10 | 8 | 10 | 42 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
材质、表面处理
| SNS-J | |
|---|---|
| 主体 | SCM435 四氧化三铁保护膜（黑） |
| 强度等级 | 12.9 |
特点
- 符合JIS B 1176, ISO 4762, DIN 912标准。⇒技术资料：JIS B 1176、ISO 4762
- 强度等级为12.9。高强度产品。
- M3～M16。尺寸种类丰富，可根据设备、装置灵活选择。
