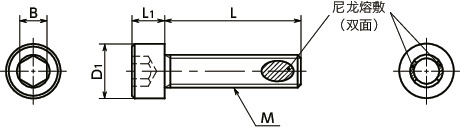

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | 每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNSLG-M3-6-ALK | M3 | 0.5 | 6 | 5.5 | 3 | 2.5 | 10 | 0.71 | CAD | 请求报价 |
| SNSLG-M3-8-ALK | M3 | 0.5 | 8 | 5.5 | 3 | 2.5 | 10 | 0.88 | CAD | 请求报价 |
| SNSLG-M3-10-ALK | M3 | 0.5 | 10 | 5.5 | 3 | 2.5 | 10 | 0.96 | CAD | 请求报价 |
| SNSLG-M3-12-ALK | M3 | 0.5 | 12 | 5.5 | 3 | 2.5 | 10 | 1 | CAD | 请求报价 |
| SNSLG-M3-15-ALK | M3 | 0.5 | 15 | 5.5 | 3 | 2.5 | 10 | 1 | CAD | 请求报价 |
| SNSLG-M3-20-ALK | M3 | 0.5 | 20 | 5.5 | 3 | 2.5 | 10 | 1.4 | CAD | 请求报价 |
| SNSLG-M3-25-ALK | M3 | 0.5 | 25 | 5.5 | 3 | 2.5 | 10 | 1.6 | CAD | 请求报价 |
| SNSLG-M4-8-ALK | M4 | 0.7 | 8 | 7 | 4 | 3 | 10 | 1.6 | CAD | 请求报价 |
| SNSLG-M4-10-ALK | M4 | 0.7 | 10 | 7 | 4 | 3 | 10 | 1.8 | CAD | 请求报价 |
| SNSLG-M4-12-ALK | M4 | 0.7 | 12 | 7 | 4 | 3 | 10 | 2 | CAD | 请求报价 |
| SNSLG-M4-15-ALK | M4 | 0.7 | 15 | 7 | 4 | 3 | 10 | 2.3 | CAD | 请求报价 |
| SNSLG-M4-20-ALK | M4 | 0.7 | 20 | 7 | 4 | 3 | 10 | 2.7 | CAD | 请求报价 |
| SNSLG-M4-25-ALK | M4 | 0.7 | 25 | 7 | 4 | 3 | 10 | 3.2 | CAD | 请求报价 |
| SNSLG-M5-10-ALK | M5 | 0.8 | 10 | 8.5 | 5 | 4 | 10 | 2.7 | CAD | 请求报价 |
| SNSLG-M5-12-ALK | M5 | 0.8 | 12 | 8.5 | 5 | 4 | 10 | 3 | CAD | 请求报价 |
| SNSLG-M5-15-ALK | M5 | 0.8 | 15 | 8.5 | 5 | 4 | 10 | 3.5 | CAD | 请求报价 |
| SNSLG-M5-20-ALK | M5 | 0.8 | 20 | 8.5 | 5 | 4 | 10 | 4 | CAD | 请求报价 |
| SNSLG-M5-25-ALK | M5 | 0.8 | 25 | 8.5 | 5 | 4 | 10 | 4.8 | CAD | 请求报价 |
| SNSLG-M5-30-ALK | M5 | 0.8 | 30 | 8.5 | 5 | 4 | 10 | 5.6 | CAD | 请求报价 |
| SNSLG-M6-12-ALK | M6 | 1 | 12 | 10 | 6 | 5 | 10 | 5.1 | CAD | 请求报价 |
| SNSLG-M6-15-ALK | M6 | 1 | 15 | 10 | 6 | 5 | 10 | 5.8 | CAD | 请求报价 |
| SNSLG-M6-20-ALK | M6 | 1 | 20 | 10 | 6 | 5 | 10 | 6.5 | CAD | 请求报价 |
| SNSLG-M6-25-ALK | M6 | 1 | 25 | 10 | 6 | 5 | 10 | 7.6 | CAD | 请求报价 |
| SNSLG-M6-30-ALK | M6 | 1 | 30 | 10 | 6 | 5 | 10 | 8.3 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SNSLG-ALK | |
|---|---|
| 主体 | SUS316L |
| 尼龙熔敷 | 尼龙11 |
用途
省空间、轻量化防止螺丝回转、脱落
设备·装置构造体/一般工业机械
特点

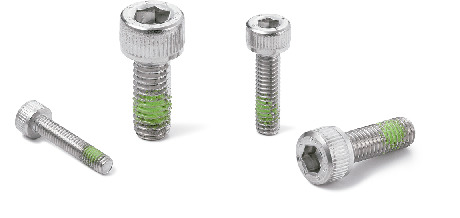

- 带尼龙熔敷的高强度不锈钢制内六角圆柱头螺栓。
- 拉伸强度1000N/mm2、0.2%承压力800N/mm2
- 和一般的不锈钢制内六角圆柱头螺栓相比，承压力约为1.8倍。通过减小螺纹直径及削减个数，实现省空间化、轻量化。
- SUS316L制。耐腐蚀性优良。
- 无磁性。
- 通过螺丝部熔敷的尼龙的摩擦阻力来抑制螺丝回转。
- 由于可抑制回转，即使已失去连接力，仍可以防止螺丝脱落。
- 尼龙熔敷的耐热温度为120℃。
- 符合JIS B 1176、ISO 4762、DIN 912标准。形状、尺寸请参考「技术资料（JIS B 1176、ISO4762）」。
机械性质
| 型号・强度等级 | 特性 | ||
|---|---|---|---|
| 拉伸强度（N/mm2） | 0.2％承压力（N/mm2） | 伸长率（mm） | |
| SNSLG-ALK ＊1 | 1000 | 800 | 0.3d |
| A2-70・A4-70＊2 | 700 | 450 | 0.4d |
| A2-50・A4-50＊2 | 500 | 210 | 0.6d |
＊1： 为公司内部规格值。使用每个生产批次的测试件（处理前的材料）进行确认。
＊2： 为JIS B 1054 - 1：2013(ISO 3506 - 1：2009)“耐腐蚀不锈钢制连接用零件的机械性质－第1部：螺栓、小螺钉及螺柱”的规格值。表中数值仅供参考，并非保证值。
磁导率的比较
| 型号・材质 | 磁导率 |
|---|---|
| SNSLGSUS316L | 1.008 |
| SNSLSUS316L | 1.006 |
| SUSXM7 | 1.4 |
表中数值是使用尼龙熔敷加工前材质时的参考值，并非保证值。
