树脂螺丝（RENY / 内六角短头螺栓）

Plastic Screw RENY / Socket Head Cap Screw / Low Head

SPA-LC

安全注意事项特性

符号RoHS指令

  • 空间
  • 高强度
  • 高比强度
SPA-LC树脂螺丝（RENY / 内六角短头螺栓）

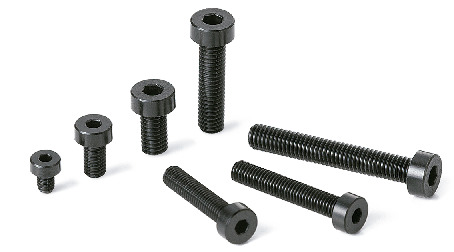

形状図

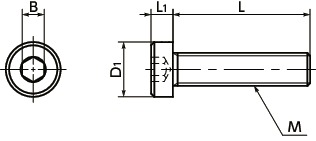

SPA-LC树脂螺丝（RENY / 内六角短头螺栓）寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M3
M4
M5
M6
L
所有
6
8
10
12
16
20
25
30
40

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 L D1 L1 B 拉伸断裂
载荷(N)＊1		 扭转断裂
扭矩＊1
(N・m)		 质量
(g)		 CAD下载 请求报价
SPA-M3-6-LC M3 0.5 6 5.5 2 2 799 0.2 0.11 CAD 请求报价
SPA-M3-8-LC M3 0.5 8 5.5 2 2 799 0.2 0.13 CAD 请求报价
SPA-M3-10-LC M3 0.5 10 5.5 2 2 799 0.2 0.15 CAD 请求报价
SPA-M3-12-LC M3 0.5 12 5.5 2 2 799 0.2 0.16 CAD 请求报价
SPA-M3-16-LC M3 0.5 16 5.5 2 2 799 0.2 0.21 CAD 请求报价
SPA-M3-20-LC M3 0.5 20 5.5 2 2 799 0.2 0.25 CAD 请求报价
SPA-M4-6-LC M4 0.7 6 7 2.8 2.5 1286 0.74 0.24 CAD 请求报价
SPA-M4-8-LC M4 0.7 8 7 2.8 2.5 1286 0.74 0.27 CAD 请求报价
SPA-M4-10-LC M4 0.7 10 7 2.8 2.5 1286 0.74 0.31 CAD 请求报价
SPA-M4-12-LC M4 0.7 12 7 2.8 2.5 1286 0.74 0.34 CAD 请求报价
SPA-M4-16-LC M4 0.7 16 7 2.8 2.5 1286 0.74 0.4 CAD 请求报价
SPA-M4-20-LC M4 0.7 20 7 2.8 2.5 1286 0.74 0.48 CAD 请求报价
SPA-M4-25-LC M4 0.7 25 7 2.8 2.5 1286 0.74 0.58 CAD 请求报价
SPA-M5-6-LC M5 0.8 6 8.5 3.5 3 1976 1.08 0.39 CAD 请求报价
SPA-M5-8-LC M5 0.8 8 8.5 3.5 3 1976 1.08 0.41 CAD 请求报价
SPA-M5-10-LC M5 0.8 10 8.5 3.5 3 1976 1.08 0.43 CAD 请求报价
SPA-M5-12-LC M5 0.8 12 8.5 3.5 3 1976 1.08 0.48 CAD 请求报价
SPA-M5-16-LC M5 0.8 16 8.5 3.5 3 1976 1.08 0.59 CAD 请求报价
SPA-M5-20-LC M5 0.8 20 8.5 3.5 3 1976 1.08 0.71 CAD 请求报价
SPA-M5-25-LC M5 0.8 25 8.5 3.5 3 1976 1.08 0.87 CAD 请求报价
SPA-M5-30-LC M5 0.8 30 8.5 3.5 3 1976 1.08 1 CAD 请求报价
SPA-M6-10-LC M6 1 10 10 4 4 2767 2.26 0.75 CAD 请求报价
SPA-M6-12-LC M6 1 12 10 4 4 2767 2.26 0.82 CAD 请求报价
SPA-M6-16-LC M6 1 16 10 4 4 2767 2.26 0.96 CAD 请求报价
SPA-M6-20-LC M6 1 20 10 4 4 2767 2.26 1.1 CAD 请求报价
SPA-M6-25-LC M6 1 25 10 4 4 2767 2.26 1.3 CAD 请求报价
SPA-M6-30-LC M6 1 30 10 4 4 2767 2.26 1.5 CAD 请求报价
SPA-M6-40-LC M6 1 40 10 4 4 2767 2.26 2.1 CAD 请求报价

＊1：　表中数值仅供参考，并非保证值。推荐紧固扭矩为扭转断裂扭矩的50％。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。


相关服务

材质、表面处理

SPA-LC
主体 RENYTM＊1（玻璃纤维50％增强聚缩醛MXD6）（黑色）
耐热温度＊2 105℃

＊1：　RENYTM是三菱瓦斯化学株式会社的商标或注册商标。
＊2：　树脂材料的数值。视紧固扭矩等使用条件的不同，商品的最高使用温度会发生变化。


用途

电气、电子设备/冷藏冷冻设备的隔热、防结露/船舶设备/电镀设备/
汽车、航空航天设备等的轻量化

特点

  • 头部高度较低的内六角螺栓。
  • 可节省设备与装置的空间或用于上部空间有限的部位。
  • RENYTM是拉伸强度与弯曲强度优良的热可塑性工程塑料。
  • 抗疲劳性、抗蠕变性与隔热性优良。
  • 具有接近金属的强度，重量仅为铁的约1/5。
  • 有关树脂螺丝的特性与使用注意事项⇒树脂螺丝的特性
