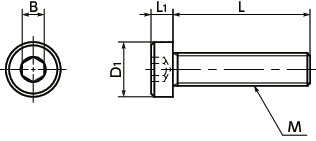

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | 拉伸断裂 载荷(N)＊1 |
扭转断裂 扭矩＊1 (N・m) |
质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SPA-M5-6-LC | M5 | 0.8 | 6 | 8.5 | 3.5 | 3 | 1976 | 1.08 | 0.39 | CAD | 请求报价 |
| SPA-M5-8-LC | M5 | 0.8 | 8 | 8.5 | 3.5 | 3 | 1976 | 1.08 | 0.41 | CAD | 请求报价 |
| SPA-M5-10-LC | M5 | 0.8 | 10 | 8.5 | 3.5 | 3 | 1976 | 1.08 | 0.43 | CAD | 请求报价 |
| SPA-M5-12-LC | M5 | 0.8 | 12 | 8.5 | 3.5 | 3 | 1976 | 1.08 | 0.48 | CAD | 请求报价 |
| SPA-M5-16-LC | M5 | 0.8 | 16 | 8.5 | 3.5 | 3 | 1976 | 1.08 | 0.59 | CAD | 请求报价 |
| SPA-M5-20-LC | M5 | 0.8 | 20 | 8.5 | 3.5 | 3 | 1976 | 1.08 | 0.71 | CAD | 请求报价 |
| SPA-M5-25-LC | M5 | 0.8 | 25 | 8.5 | 3.5 | 3 | 1976 | 1.08 | 0.87 | CAD | 请求报价 |
| SPA-M5-30-LC | M5 | 0.8 | 30 | 8.5 | 3.5 | 3 | 1976 | 1.08 | 1 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。推荐紧固扭矩为扭转断裂扭矩的50％。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SPA-LC | |
|---|---|
| 主体 | RENYTM＊1（玻璃纤维50％增强聚缩醛MXD6）（黑色） |
| 耐热温度＊2 | 105℃ |
＊1： RENYTM是三菱瓦斯化学株式会社的商标或注册商标。
＊2： 树脂材料的数值。视紧固扭矩等使用条件的不同，商品的最高使用温度会发生变化。
用途
电气、电子设备/冷藏冷冻设备的隔热、防结露/船舶设备/电镀设备/汽车、航空航天设备等的轻量化
特点

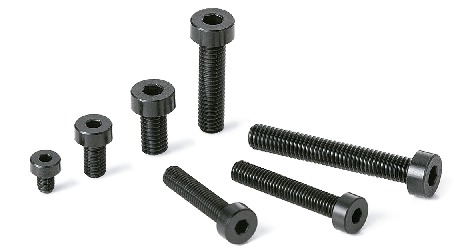

- 头部高度较低的内六角螺栓。
- 可节省设备与装置的空间或用于上部空间有限的部位。
- RENYTM是拉伸强度与弯曲强度优良的热可塑性工程塑料。
- 抗疲劳性、抗蠕变性与隔热性优良。
- 具有接近金属的强度，重量仅为铁的约1/5。
- 有关树脂螺丝的特性与使用注意事项⇒树脂螺丝的特性
