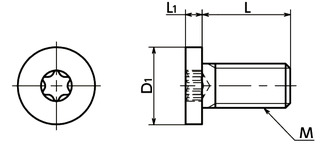

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | 适用扳手 | 梅花槽 序号No. | 拉伸断裂 载荷（N）＊1 |
扭转断裂 扭矩 （N・m）＊1 |
每包数量 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPA-M5-6-SH | M5 | 0.8 | 6 | 9 | 1.5 | SKX-15 | 15 | 1543 | 0.95 | 20 | 0.27 | CAD | 请求报价 |
| SPA-M5-8-SH | M5 | 0.8 | 8 | 9 | 1.5 | SKX-15 | 15 | 1543 | 0.95 | 20 | 0.32 | CAD | 请求报价 |
| SPA-M5-10-SH | M5 | 0.8 | 10 | 9 | 1.5 | SKX-15 | 15 | 1543 | 0.95 | 20 | 0.37 | CAD | 请求报价 |
| SPA-M5-12-SH | M5 | 0.8 | 12 | 9 | 1.5 | SKX-15 | 15 | 1543 | 0.95 | 20 | 0.43 | CAD | 请求报价 |
| SPA-M5-16-SH | M5 | 0.8 | 16 | 9 | 1.5 | SKX-15 | 15 | 1543 | 0.95 | 20 | 0.51 | CAD | 请求报价 |
| SPA-M5-20-SH | M5 | 0.8 | 20 | 9 | 1.5 | SKX-15 | 15 | 1543 | 0.95 | 20 | 0.62 | CAD | 请求报价 |
| SPA-M5-25-SH | M5 | 0.8 | 25 | 9 | 1.5 | SKX-15 | 15 | 1543 | 0.95 | 20 | 0.8 | CAD | 请求报价 |
| SPA-M5-30-SH | M5 | 0.8 | 30 | 9 | 1.5 | SKX-15 | 15 | 1543 | 0.95 | 20 | 0.87 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。推荐紧固扭矩为扭转断裂扭矩的50％。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SPA-SH | |
|---|---|
| 主体 | RENYTM＊1（玻璃纤维50％强化聚酰胺MXD6）（黑） |
| 耐热温度＊2 | 105℃ |
＊1： RENYTM是三菱瓦斯化学株式会社的商标或注册商标。
＊2： 树脂材料的数值。视紧固扭矩等使用条件的不同，商品的最高使用温度会发生变化。
