形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | B | L1 | L2 | 拉伸断裂 载荷（N）＊1 |
扭转断裂 扭矩 （N・m）＊1 |
每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPA-M12-20-H | M12 | 1.75 | 20 | 19 | 8 | 全螺纹 | 7511 | 15.93 | 1 | 7.2 | CAD | 请求报价 |
| SPA-M12-25-H | M12 | 1.75 | 25 | 19 | 8 | 全螺纹 | 7511 | 15.93 | 1 | 8 | CAD | 请求报价 |
| SPA-M12-30-H | M12 | 1.75 | 30 | 19 | 8 | 全螺纹 | 7511 | 15.93 | 1 | 8.8 | CAD | 请求报价 |
| SPA-M12-40-H | M12 | 1.75 | 40 | 19 | 8 | 全螺纹 | 7511 | 15.93 | 1 | 11 | CAD | 请求报价 |
| SPA-M12-45-H | M12 | 1.75 | 45 | 19 | 8 | 全螺纹 | 7511 | 15.93 | 1 | 12 | CAD | 请求报价 |
| SPA-M12-50-H | M12 | 1.75 | 50 | 19 | 8 | 全螺纹 | 7511 | 15.93 | 1 | 13 | CAD | 请求报价 |
| SPA-M12-60-H | M12 | 1.75 | 60 | 19 | 8 | 全螺纹 | 7511 | 15.93 | 1 | 15 | CAD | 请求报价 |
| SPA-M12-70-H | M12 | 1.75 | 70 | 19 | 8 | 全螺纹 | 7511 | 15.93 | 1 | 17 | CAD | 请求报价 |
| SPA-M12-80-H | M12 | 1.75 | 80 | 19 | 10 | 全螺纹 | 7511 | 15.93 | 1 | 19 | CAD | 请求报价 |
| SPA-M12-100-H | M12 | 1.75 | 100 | 19 | 10 | 90 | 7511 | 15.93 | 1 | 23 | CAD | 请求报价 |
| SPA-M12-120-H | M12 | 1.75 | 120 | 19 | 10 | 90 | 7511 | 15.93 | 1 | 27 | CAD | 请求报价 |
| SPA-M12-150-H | M12 | 1.75 | 150 | 19 | 10 | 90 | 7511 | 15.93 | 1 | 33 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。推荐紧固扭矩为扭转断裂扭矩的50％。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SPA-H | |
|---|---|
| 主体 | RENYTM＊1（玻璃纤维50％强化聚酰胺MXD6） （象牙色） |
| 耐热温度＊2 | 105℃ |
＊1： RENYTM是三菱瓦斯化学株式会社的商标或注册商标。
＊2： 树脂材料的数值。视紧固扭矩等使用条件的不同，商品的最高使用温度会发生变化。
用途
冷藏冷冻设备的隔热、防结露电气·电子设备/海洋设备/电镀设备
特点

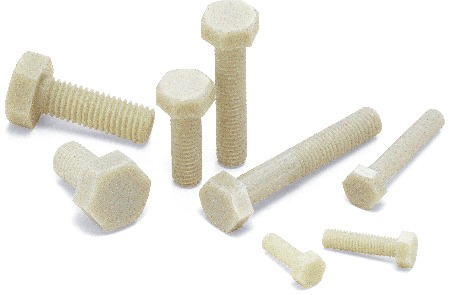

- RENYTM制六角螺栓。
- RENYTM是拉伸强度与抗弯强度优良的热可塑性工程塑料。
- 耐疲劳性、抗蠕变性与隔热性优良。
- 具有接近金属的强度，重量仅为铁的约1/5。
- 有关树脂螺丝的特性和使用注意事项，请参阅“树脂螺丝的特性”。⇒树脂螺丝的特性
