/13329_1.jpg?upd=20230914140545)

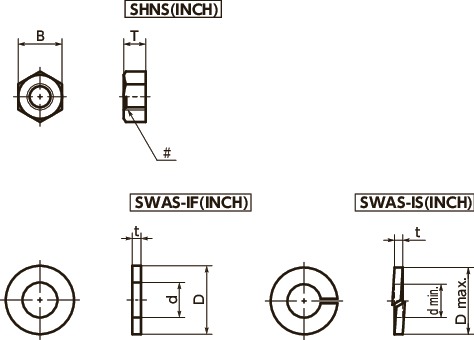

形状図
/13332_1.jpg?upd=20230914140545)
尺寸・CAD
选择
单位 : inch
| 型号 | ♯螺纹公称直径 | B | T | 每包数量 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|
| SHNS-#4-40 | No.4-40UNC | 1/4 | 0.098 | 10 | 0.58 | CAD | 请求报价 |
| SHNS-#6-32 | No.6-32UNC | 5/16 | 0.114 | 10 | 1.1 | CAD | 请求报价 |
| SHNS-#8-32 | No.8-32UNC | 11/32 | 0.13 | 10 | 1.4 | CAD | 请求报价 |
| SHNS-#10-24 | No.10-24UNC | 3/8 | 0.13 | 10 | 1.7 | CAD | 请求报价 |
| SHNS-#10-32 | No.10-32UNF | 3/8 | 0.13 | 10 | 1.6 | CAD | 请求报价 |
| SHNS-1/4-20 | 1/4-20UNC | 7/16 | 7/32 | 10 | 3.1 | CAD | 请求报价 |
| SHNS-5/16-18 | 5/16-18UNC | 1/2 | 17/64 | 10 | 5.4 | CAD | 请求报价 |
| SHNS-3/8-16 | 3/8-16UNC | 9/16 | 21/64 | 10 | 7.8 | CAD | 请求报价 |
●各尺寸标记为英制。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SHNS(INCH) | SWAS(INCH) | |
|---|---|---|
| 主体 | 相当于SUS304 | 相当于SUS304 |
用途
英制螺丝规格的设备、装置特点
- 英制螺丝用六角螺母、垫圈。
-
SHNS-#4-SHNS-#10----遵循ANSI B18.6.3
SHNS-1/4-SHNS-3/8----遵循ANSI B18.2.2
SWAS-IF(INCH)----遵循MS15795
SWAS-IS(INCH)----遵循ASME B18.21.1 -
请将内六角圆柱头螺栓SNSS(INCH)SNSS(INCH)
与内六角圆头螺栓SNBS(INCH)SNBS(INCH)
组合使用。
