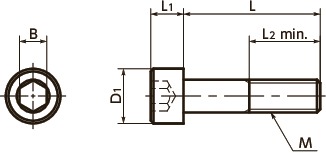

形状図
/13332_1.jpg?upd=20230914140543)
尺寸・CAD
单位 : inch
| 型号 | ♯螺纹公称直径 | L | D1 | L1 | L2 | B | 每包数量 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNSS-1/4-28-3/8 | 1/4-28UNF | 3/8 | 0.375 | 0.25 | 全螺纹 | 3/16 | 10 | 5.1 | CAD | 请求报价 |
| SNSS-1/4-28-1/2 | 1/4-28UNF | 1/2 | 0.375 | 0.25 | 全螺纹 | 3/16 | 10 | 5.7 | CAD | 请求报价 |
| SNSS-1/4-28-5/8 | 1/4-28UNF | 5/8 | 0.375 | 0.25 | 全螺纹 | 3/16 | 10 | 6.4 | CAD | 请求报价 |
| SNSS-1/4-28-3/4 | 1/4-28UNF | 3/4 | 0.375 | 0.25 | 全螺纹 | 3/16 | 10 | 7.1 | CAD | 请求报价 |
| SNSS-1/4-28-1 | 1/4-28UNF | 1 | 0.375 | 0.25 | 全螺纹 | 3/16 | 10 | 8.4 | CAD | 请求报价 |
| SNSS-1/4-28-1 1/4 | 1/4-28UNF | 1-1/4 | 0.375 | 0.25 | 1 | 3/16 | 10 | 9.7 | CAD | 请求报价 |
●各尺寸标记为英制。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SNSS(INCH) | |
|---|---|
| 主体 | 相当于SUS304 |
| 强度等级 | A2-50 |
