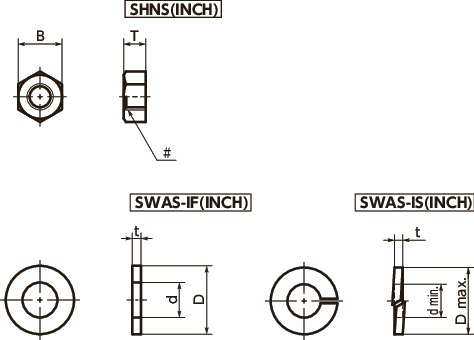

形状図
尺寸・CAD
单位 : inch
| 型号 | 公称 | d | D | t | 毎包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|
| SWAS-#4-IS | No.4 | 0.114 | 0.209 | 0.025 | 10 | 0.078 | CAD | 请求报价 |
| SWAS-#6-IS | No.6 | 0.141 | 0.25 | 0.031 | 10 | 0.13 | CAD | 请求报价 |
| SWAS-#8-IS | No.8 | 0.167 | 0.293 | 0.04 | 10 | 0.24 | CAD | 请求报价 |
| SWAS-#10-IS | No.10 | 0.193 | 0.334 | 0.047 | 10 | 0.36 | CAD | 请求报价 |
| SWAS-1/4-IS | 1/4 | 0.252 | 0.487 | 0.062 | 10 | 1.1 | CAD | 请求报价 |
| SWAS-5/16-IS | 5/16 | 0.314 | 0.583 | 0.078 | 10 | 1.9 | CAD | 请求报价 |
| SWAS-3/8-IS | 3/8 | 0.377 | 0.68 | 0.094 | 10 | 3.1 | CAD | 请求报价 |
●各尺寸标记为英制。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SHNS(INCH) | SWAS(INCH) | |
|---|---|---|
| 主体 | 相当于SUS304 | 相当于SUS304 |
用途
英制螺丝规格的设备、装置特点
- 英制螺丝用六角螺母、垫圈。
-
SHNS-#4-SHNS-#10----遵循ANSI B18.6.3
SHNS-1/4-SHNS-3/8----遵循ANSI B18.2.2
SWAS-IF(INCH)----遵循MS15795
SWAS-IS(INCH)----遵循ASME B18.21.1 -
请将内六角圆柱头螺栓SNSS(INCH)SNSS(INCH)
与内六角圆头螺栓SNBS(INCH)SNBS(INCH)
组合使用。
