形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | L1 | B | t | a | 扭转断裂 扭矩 （N・m）＊1 |
每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPC-M3-5-TS | M3 | 0.5 | 5 | 0.9 | 0.9 | 2.6 | 0.4 | 0.18 | 50 | 0.06 | CAD | 请求报价 |
| SPC-M3-6-TS | M3 | 0.5 | 6 | 0.9 | 0.9 | 2.6 | 0.4 | 0.18 | 50 | 0.07 | CAD | 请求报价 |
| SPC-M3-8-TS | M3 | 0.5 | 8 | 0.9 | 0.9 | 2.6 | 0.4 | 0.18 | 50 | 0.08 | CAD | 请求报价 |
| SPC-M3-10-TS | M3 | 0.5 | 10 | 0.9 | 0.9 | 2.6 | 0.4 | 0.18 | 50 | 0.1 | CAD | 请求报价 |
| SPC-M4-4-TS | M4 | 0.7 | 4 | 1.2 | 1.3 | 3.2 | 0.6 | 0.39 | 50 | 0.09 | CAD | 请求报价 |
| SPC-M4-5-TS | M4 | 0.7 | 5 | 1.2 | 1.3 | 3.2 | 0.6 | 0.39 | 50 | 0.1 | CAD | 请求报价 |
| SPC-M4-8-TS | M4 | 0.7 | 8 | 1.2 | 1.3 | 3.2 | 0.6 | 0.39 | 50 | 0.12 | CAD | 请求报价 |
| SPC-M4-10-TS | M4 | 0.7 | 10 | 1.2 | 1.3 | 3.2 | 0.6 | 0.39 | 50 | 0.14 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。推荐紧固扭矩为扭转断裂扭矩的50％。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SPC-TS | |
|---|---|
| 主体 | PC（聚碳酸酯）（透明） |
| 耐热温度＊1 | 115℃ |
＊1： 树脂材料的数值。视紧固扭矩等使用条件的不同，商品的最高使用温度会发生变化。
用途
电气·电子设备特点

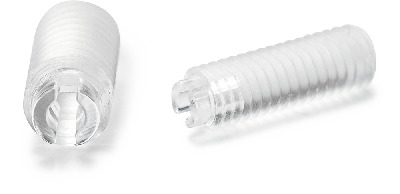

- PC（聚碳酸酯）制内六角止动螺丝。带切口，可根据用途及作业环境选择工具。
- 在工程塑料当中，PC（聚碳酸酯）具有最佳的耐冲击性。
- 使用温度范围＊1（min./max.）：-40℃/115℃
- 吸水性弱，耐气候性优异。
- 有关树脂螺丝的特性和使用注意事项，请参阅“树脂螺丝的特性”。⇒树脂螺丝的特性
