形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | B | L1 | L2 | 拉伸断裂 载荷（N）＊1 |
扭转断裂 扭矩 （N・m）＊1 |
每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPC-M8-35-H-WH | M8 | 1.25 | 35 | 13 | 5.5 | 全螺纹 | 2088 | 3.2 | 10 | 2.7 | CAD | 请求报价 |
| SPC-M8-40-H-WH | M8 | 1.25 | 40 | 13 | 5.5 | 全螺纹 | 2088 | 3.2 | 10 | 3 | CAD | 请求报价 |
| SPC-M8-50-H-WH | M8 | 1.25 | 50 | 13 | 5.5 | 30 | 2088 | 3.2 | 10 | 3.3 | CAD | 请求报价 |
| SPC-M10-15-H-WH | M10 | 1.5 | 15 | 17 | 7 | 全螺纹 | 3363 | 6.38 | 5 | 3.5 | CAD | 请求报价 |
| SPC-M10-20-H-WH | M10 | 1.5 | 20 | 17 | 7 | 全螺纹 | 3363 | 6.38 | 5 | 3.8 | CAD | 请求报价 |
| SPC-M10-25-H-WH | M10 | 1.5 | 25 | 17 | 7 | 全螺纹 | 3363 | 6.38 | 5 | 4.1 | CAD | 请求报价 |
| SPC-M10-30-H-WH | M10 | 1.5 | 30 | 17 | 7 | 全螺纹 | 3363 | 6.38 | 5 | 4.4 | CAD | 请求报价 |
| SPC-M10-35-H-WH | M10 | 1.5 | 35 | 17 | 7 | 全螺纹 | 3363 | 6.38 | 5 | 4.7 | CAD | 请求报价 |
| SPC-M10-40-H-WH | M10 | 1.5 | 40 | 17 | 7 | 全螺纹 | 3363 | 6.38 | 5 | 5 | CAD | 请求报价 |
| SPC-M10-50-H-WH | M10 | 1.5 | 50 | 17 | 7 | 25 | 3363 | 6.38 | 5 | 5.3 | CAD | 请求报价 |
| SPC-M12-20-H-WH | M12 | 1.75 | 20 | 19 | 8 | 全螺纹 | 4953 | 10.35 | 5 | 5.6 | CAD | 请求报价 |
| SPC-M12-25-H-WH | M12 | 1.75 | 25 | 19 | 8 | 全螺纹 | 4953 | 10.35 | 5 | 6 | CAD | 请求报价 |
| SPC-M12-30-H-WH | M12 | 1.75 | 30 | 19 | 8 | 全螺纹 | 4953 | 10.35 | 5 | 6.4 | CAD | 请求报价 |
| SPC-M12-35-H-WH | M12 | 1.75 | 35 | 19 | 8 | 全螺纹 | 4953 | 10.35 | 5 | 6.8 | CAD | 请求报价 |
| SPC-M12-40-H-WH | M12 | 1.75 | 40 | 19 | 8 | 全螺纹 | 4953 | 10.35 | 5 | 7.2 | CAD | 请求报价 |
| SPC-M12-45-H-WH | M12 | 1.75 | 45 | 19 | 8 | 全螺纹 | 4953 | 10.35 | 5 | 7.6 | CAD | 请求报价 |
| SPC-M12-50-H-WH | M12 | 1.75 | 50 | 19 | 8 | 全螺纹 | 4953 | 10.35 | 5 | 8 | CAD | 请求报价 |
| SPC-M12-60-H-WH | M12 | 1.75 | 60 | 19 | 8 | 全螺纹 | 4953 | 10.35 | 5 | 8.8 | CAD | 请求报价 |
| SPC-M12-70-H-WH | M12 | 1.75 | 70 | 19 | 8 | 全螺纹 | 4953 | 10.35 | 5 | 9.6 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。推荐紧固扭矩为扭转断裂扭矩的50％。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SPC-H-WH | |
|---|---|
| 主体 | PC（聚碳酸酯）（白） |
| 耐热温度＊1 | 115℃ |
＊1： 树脂材料的数值。视紧固扭矩等使用条件的不同，商品的最高使用温度会发生变化。
用途
电气·电子设备特点

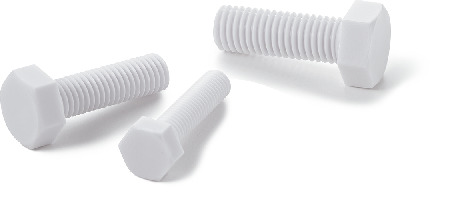

- PC（聚碳酸酯）制六角螺栓。
- 在工程塑料当中，PC（聚碳酸酯）具有最佳的耐冲击性。
- 使用温度范围＊1（min./max.）：-40℃/115℃
- 吸水性弱，耐气候性优异。
- 有关树脂螺丝的特性和使用注意事项，请参阅“树脂螺丝的特性”。⇒树脂螺丝的特性
