形状図
尺寸・CAD
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| SNSS-M10-P1-15 | M10 | 1 | 15 | 16 | 10 | 8 | 21 | CAD | 请求报价 |
| SNSS-M10-P1-20 | M10 | 1 | 20 | 16 | 10 | 8 | 23 | CAD | 请求报价 |
| SNSS-M10-P1-25 | M10 | 1 | 25 | 16 | 10 | 8 | 25 | CAD | 请求报价 |
| SNSS-M10-P1-30 | M10 | 1 | 30 | 16 | 10 | 8 | 28 | CAD | 请求报价 |
| SNSS-M10-P1-35 | M10 | 1 | 35 | 16 | 10 | 8 | 30 | CAD | 请求报价 |
| SNSS-M10-P1-40 | M10 | 1 | 40 | 16 | 10 | 8 | 33 | CAD | 请求报价 |
| SNSS-M10-P1-45 | M10 | 1 | 45 | 16 | 10 | 8 | 36 | CAD | 请求报价 |
| SNSS-M10-P1-50 | M10 | 1 | 50 | 16 | 10 | 8 | 39 | CAD | 请求报价 |
相关服务
材质、表面处理
| SNSS | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
| 强度等级 | A2-50（M4-M6） A2-70（M8-M12） |
用途
防松动对策薄板等的固定
特点
- 符合JIS B 1176, ISO 12474, DIN 912标准。

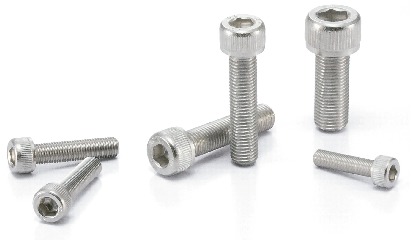

- 细牙螺纹型内六角圆柱头螺栓。
- 与粗牙螺纹相比，中径更大，疲劳强度更高。
- 螺距小，螺牙数比粗牙螺纹多。适用于固定粗牙螺纹无法确保足够螺牙的情况。
- 由于耐蚀性的导程角比粗牙螺纹小，耐蚀性面的滑动少，具有防松效果。
