弹簧挡块

Spring Stop

PSTS

安全注意事项

符号RoHS指令

  • 固定・定位
PSTS弹簧挡块

形状図

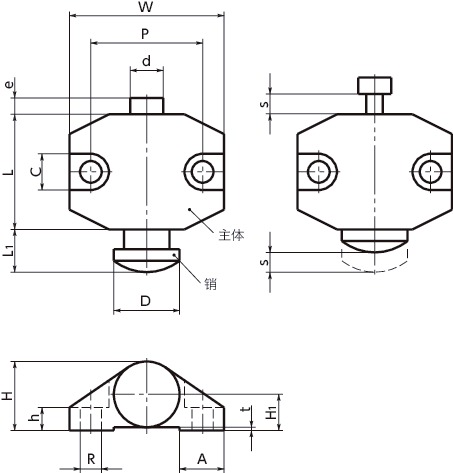

PSTS弹簧挡块寸法図

尺寸・CAD

单位 : mm

型号 s L L1 d D H H1 h W e A t P C R 载荷（N）
min./max.		 质量
（g）		 CAD下载 请求报价
PSTS-10 2.5 20 6 5.5 10 10.5 5.5 4.8 23 3 6.5 0.5 17 6 3.4 25/43 60 CAD 请求报价
PSTS-15 4.5 26 9 7 15 15.5 8 6 34 4 11 1 25 8 4.5 39/84 70 CAD 请求报价
PSTS-20 6 35 13 8.5 20 21 11 7 47 5 13.5 1 34 11 6.6 32/161 180 CAD 请求报价

材质、表面处理

PSTS
主体 相当于SUS303
销 SUS440C（硬度55-60HRC）
弹簧 SUS631J1

特点

  • 用于工件定位。

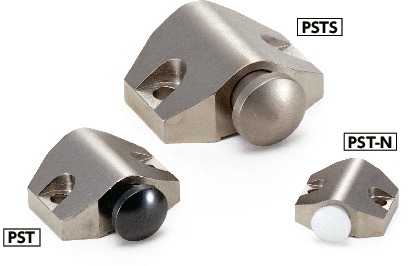

  • 可根据产品符号选择销材质。
    PST----钢销
    PSTS----不锈钢销
    PST-N----塑料销

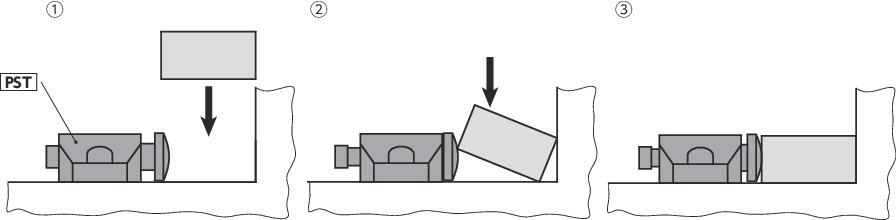

使用例

PSTS弹簧挡块
