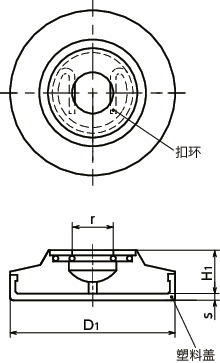

形状図
尺寸・CAD
单位 : mm
| 型号 | 适用的无头螺丝 | D1 | r | H1 | s | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|
| SCPS-50-M12-KR | SGTS-M12 | 50 | 9.2 | 11.5 | 2 | 118 | CAD | 请求报价 |
| SCPS-50-M16-KR | SGTS-M16 | 50 | 12.5 | 13.5 | 2 | 122 | CAD | 请求报价 |
| SCPS-60-M16-KR | SGTS-M16 | 60 | 12.5 | 13.5 | 2 | 200 | CAD | 请求报价 |
| SCPS-60-M20-KR | SGTS-M20 | 60 | 16.5 | 15.5 | 2 | 206 | CAD | 请求报价 |
| SCPS-80-M16-KR | SGTS-M16 | 80 | 12.5 | 18 | 2.5 | 427 | CAD | 请求报价 |
| SCPS-80-M20-KR | SGTS-M20 | 80 | 16.5 | 20 | 2.5 | 438 | CAD | 请求报价 |
| SCPS-100-M16-KR | SGTS-M16 | 100 | 12.5 | 20 | 3 | 782 | CAD | 请求报价 |
| SCPS-100-M20-KR | SGTS-M20 | 100 | 16.5 | 22 | 3 | 797 | CAD | 请求报价 |
材质、表面处理
| SCPS-KR | |
|---|---|
| 止推垫 | 相当于SUS304 |
| 塑料盖 | TPE（黑） 肖氏硬度A75 |

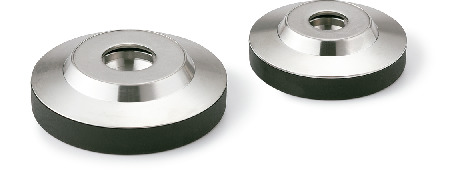

特点
- 耐腐蚀性优良的不锈钢制止推垫。
- 请另行购买无头螺丝SGTS后配套使用。SGTS
- 将无头螺丝笔直地压入到止推垫中即可完成组装。
- 止推垫相对于无头螺丝，最大可倾斜约12°。在工件表面倾斜等情况下使用非常有效。
- 使用大直径止推垫降低表面压力。
- 带防滑效果优异的TPE盖。
- 也备有无头螺丝与止推垫配套的产品SGTS-SCPS-KR。SGTS-SCPS-KR
