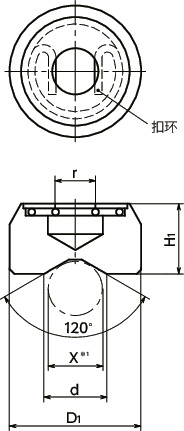

形状図
＊1： 适合轴径或管径
单位 : mm
| 型号 | 适用的无头螺丝 | D1 | r | H1 | d | X | 质量 （g） |
CAD下载 | 请求报价 | |
|---|---|---|---|---|---|---|---|---|---|---|
| min. | max. | |||||||||
| STP-40-P | SGT-M20 | 40 | 16.5 | 22 | 25 | 7.5 | 50 | 155 | CAD | 请求报价 |
材质、表面处理
| STP-P | |
|---|---|
| 止推垫 | SUM22L 四氧化三铁保护膜（黑） |

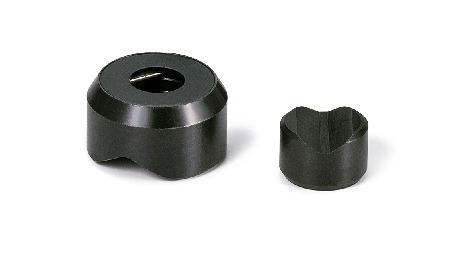

特点
- 请另行购买无头螺丝SGT后配套使用。SGT
- 将无头螺丝笔直地压入到止推垫中即可完成组装。
- 止推垫相对于无头螺丝，最大可倾斜约12°。
- 止推垫底面的承槽牢靠固定轴、管等圆柱状工件。
- 也备有无头螺丝与止推垫配套的产品SGT-STP-P。SGT-STP-P
