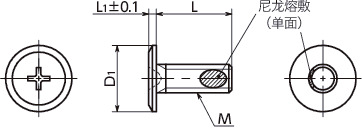

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | 十字槽型号 | 最大紧固 扭矩 (N・m)＊1 |
每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SEC-M6-8-TBZ-ALK | M6 | 1 | 8 | 10 | 1.2 | 2 | 2.05 | 10 | 2.5 | CAD | 请求报价 |
| SEC-M6-10-TBZ-ALK | M6 | 1 | 10 | 10 | 1.2 | 2 | 2.05 | 10 | 2.8 | CAD | 请求报价 |
| SEC-M6-12-TBZ-ALK | M6 | 1 | 12 | 10 | 1.2 | 2 | 2.05 | 10 | 2.9 | CAD | 请求报价 |
| SEC-M6-16-TBZ-ALK | M6 | 1 | 16 | 10 | 1.2 | 2 | 2.05 | 10 | 3.4 | CAD | 请求报价 |
| SEC-M6-20-TBZ-ALK | M6 | 1 | 20 | 10 | 1.2 | 2 | 2.05 | 10 | 3.8 | CAD | 请求报价 |
| SEC-M6-22-TBZ-ALK | M6 | 1 | 22 | 10 | 1.2 | 2 | 2.05 | 10 | 4.1 | CAD | 请求报价 |
| SEC-M6-25-TBZ-ALK | M6 | 1 | 25 | 10 | 1.2 | 2 | 2.05 | 10 | 4.4 | CAD | 请求报价 |
| SEC-M6-30-TBZ-ALK | M6 | 1 | 30 | 10 | 1.2 | 2 | 2.05 | 10 | 5 | CAD | 请求报价 |
| SEC-M6-35-TBZ-ALK | M6 | 1 | 35 | 10 | 1.2 | 2 | 2.05 | 10 | 6.5 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SEC-TBZ-ALK | |
|---|---|
| 主体 | 钢 黑色三价铬酸盐处理 |
| 尼龙熔敷 | 尼龙11 |
用途
设备、装置的省空间化防止螺丝回转、脱落
特点
- 十字槽超极短头螺栓。
- 带尼龙熔敷。
- 可节省设备与装置的空间或用于上部空间有限的部位。
- 通过螺丝部熔敷的尼龙的摩擦阻力来抑制螺丝回转。
- 由于可抑制回转，即使已失去连接力，仍可以防止螺丝脱落。
- 尼龙熔敷的耐热温度为120℃。
- 还备有采用特殊十字槽的SEQ-TBZ-ALK，更不易滑脱。还有M3・M4的部分L尺寸产品。SEQ-TBZ-ALK
