十字槽超极短头螺栓（带尼龙熔敷）

Super Ultra Low Profile Cross Recessed Machine Screws with Nylon Patch

SECS-ALK

安全注意事项

符号RoHS指令

  • 空间
  • 防松件
  • 装饰

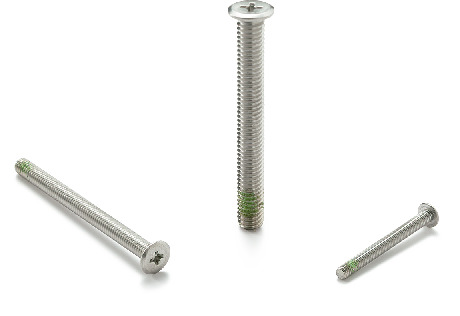

SECS-ALK十字槽超极短头螺栓（带尼龙熔敷）

形状図

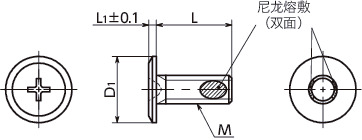

SECS-ALK十字槽超极短头螺栓（带尼龙熔敷）寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M3
M4
M5
M6
L
所有
4
5
6
8
10
12
16
20
25
30

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 L D1 L1 十字槽型号 最大紧固
扭矩
(N・m)＊1		 每包数量 质量
(g)		 CAD下载 请求报价
SECS-M3-4-ALK M3 0.5 4 6 0.8 1 0.44 10 0.32 CAD 请求报价
SECS-M3-5-ALK M3 0.5 5 6 0.8 1 0.44 10 0.34 CAD 请求报价
SECS-M3-6-ALK M3 0.5 6 6 0.8 1 0.44 10 0.36 CAD 请求报价
SECS-M3-8-ALK M3 0.5 8 6 0.8 1 0.44 10 0.38 CAD 请求报价
SECS-M3-10-ALK M3 0.5 10 6 0.8 1 0.44 10 0.42 CAD 请求报价
SECS-M3-12-ALK M3 0.5 12 6 0.8 1 0.44 10 0.46 CAD 请求报价
SECS-M3-16-ALK M3 0.5 16 6 0.8 1 0.44 10 0.52 CAD 请求报价
SECS-M3-20-ALK M3 0.5 20 6 0.8 1 0.44 10 0.63 CAD 请求报价
SECS-M3-25-ALK M3 0.5 25 6 0.8 1 0.44 10 0.93 CAD 请求报价
SECS-M3-30-ALK M3 0.5 30 6 0.8 1 0.44 10 0.95 CAD 请求报价
SECS-M4-6-ALK M4 0.7 6 8 0.9 2 0.73 10 0.97 CAD 请求报价
SECS-M4-8-ALK M4 0.7 8 8 0.9 2 0.73 10 0.98 CAD 请求报价
SECS-M4-10-ALK M4 0.7 10 8 0.9 2 0.73 10 1.2 CAD 请求报价
SECS-M4-12-ALK M4 0.7 12 8 0.9 2 0.73 10 1.4 CAD 请求报价
SECS-M4-16-ALK M4 0.7 16 8 0.9 2 0.73 10 1.7 CAD 请求报价
SECS-M4-20-ALK M4 0.7 20 8 0.9 2 0.73 10 1.6 CAD 请求报价
SECS-M4-25-ALK M4 0.7 25 8 0.9 2 0.73 10 1.6 CAD 请求报价
SECS-M5-6-ALK M5 0.8 6 9 1 2 1.02 10 1.9 CAD 请求报价
SECS-M5-8-ALK M5 0.8 8 9 1 2 1.02 10 2.1 CAD 请求报价
SECS-M5-10-ALK M5 0.8 10 9 1 2 1.02 10 2.4 CAD 请求报价
SECS-M5-12-ALK M5 0.8 12 9 1 2 1.02 10 2.8 CAD 请求报价
SECS-M5-16-ALK M5 0.8 16 9 1 2 1.02 10 2.2 CAD 请求报价
SECS-M5-20-ALK M5 0.8 20 9 1 2 1.02 10 2.8 CAD 请求报价
SECS-M5-25-ALK M5 0.8 25 9 1 2 1.02 10 2.9 CAD 请求报价
SECS-M5-30-ALK M5 0.8 30 9 1 2 1.02 10 2.9 CAD 请求报价
SECS-M6-10-ALK M6 1 10 10 1.2 2 2.1 10 3.4 CAD 请求报价
SECS-M6-12-ALK M6 1 12 10 1.2 2 2.1 10 3.8 CAD 请求报价
SECS-M6-16-ALK M6 1 16 10 1.2 2 2.1 10 4.4 CAD 请求报价
SECS-M6-20-ALK M6 1 20 10 1.2 2 2.1 10 5 CAD 请求报价
SECS-M6-25-ALK M6 1 25 10 1.2 2 2.1 10 5.5 CAD 请求报价
SECS-M6-30-ALK M6 1 30 10 1.2 2 2.1 10 6 CAD 请求报价

＊1：　表中数值仅供参考，并非保证值。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。


相关服务

材质、表面处理

SECS-ALK
主体 SUSXM7（相当于SUS304）
尼龙熔敷 尼龙11
强度等级 A2-50

用途

设备、装置的省空间化
防止螺丝回转、脱落

特点

  • 十字槽超极短头螺栓。
  • 带尼龙熔敷。
  • 可节省设备与装置的空间或用于上部空间有限的部位。
  • 通过螺丝部熔敷的尼龙的摩擦阻力来抑制螺丝回转。
  • 由于可抑制回转，即使已失去连接力，仍可以防止螺丝脱落。
  • 尼龙熔敷的耐热温度为120℃。
  • 还备有采用特殊十字槽的SEQS-ALK，更不易滑脱。还有M3・M4的部分L尺寸产品。SEQS-ALK
