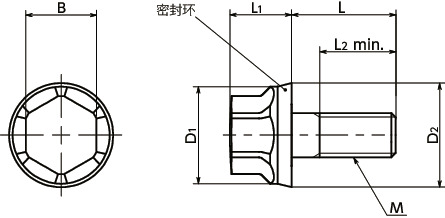

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | D2 | B | L1 | L2 | 适用密封环 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFHL-M5-10-LH-HP-HD-E | M5 | 0.8 | 10 | 11 | 11.8 | 8 | 7 | 全螺纹 | FSRN-11-7-2-HD-E | 4.2 | CAD | 请求报价 |
| SFHL-M5-16-LH-HP-HD-E | M5 | 0.8 | 16 | 11 | 11.8 | 8 | 7 | 全螺纹 | FSRN-11-7-2-HD-E | 5 | CAD | 请求报价 |
| SFHL-M5-20-LH-HP-HD-E | M5 | 0.8 | 20 | 11 | 11.8 | 8 | 7 | 全螺纹 | FSRN-11-7-2-HD-E | 5.6 | CAD | 请求报价 |
| SFHL-M5-25-LH-HP-HD-E | M5 | 0.8 | 25 | 11 | 11.8 | 8 | 7 | 16 | FSRN-11-7-2-HD-E | 7 | CAD | 请求报价 |
| SFHL-M5-30-LH-HP-HD-E | M5 | 0.8 | 30 | 11 | 11.8 | 8 | 7 | 16 | FSRN-11-7-2-HD-E | 8 | CAD | 请求报价 |
| SFHL-M5-35-LH-HP-HD-E | M5 | 0.8 | 35 | 11 | 11.8 | 8 | 7 | 16 | FSRN-11-7-2-HD-E | 8 | CAD | 请求报价 |
| SFHL-M5-40-LH-HP-HD-E | M5 | 0.8 | 40 | 11 | 11.8 | 8 | 7 | 16 | FSRN-11-7-2-HD-E | 9 | CAD | 请求报价 |
材质、表面处理
| SFHL-LH-HP-HD-E | |
|---|---|
| 主体 | SUS316L 研磨 |
| 密封环 | EPDM（浅蓝色） 肖氏硬度A85±5 |
用途
食品机械/食品生产线/医药品机械特点

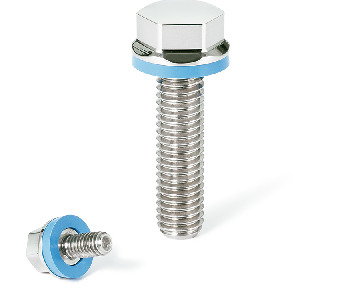

- 卫生型设计的六角螺栓。适合于要求进行卫生管理的食品机械、医药品机械等用途。
- 头部经过研磨表面处理。
- 有关卫生型设计，请参阅“卫生型家族”。
- 短头型。可节省设备与装置的空间或用于上部空间有限的部位。
- 安装面的间隙使用密封环FSRN-HD-E密封。可防止异物或液体进入。FSRN-HD-E
- 密封环使用了容易与食品区分的浅蓝色。此外，还使用了符合美国食品药品监督管理局（FDA）标准的材料。
- 六角头部的表面处理小于Ra0.8μm。而且加大了各部分的倒角，形状易于清扫。
- 主体为耐腐蚀性优异的SUS316L制。
- 已取得EHEDG（欧洲卫生工程・设计集团）制定的规范的认证。
- 可使用温度：-40℃～120℃
