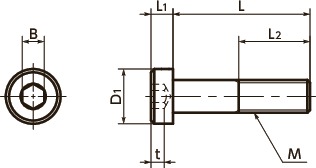

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B＊1 | t | L2 | 最大紧固扭矩 (N・m) |
毎包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SLH-M4-6 | M4 | 0.7 | 6 | 7 | 2.8 | 2.5 | 2.3 | 全螺纹 | 3.4 | 50 | 1.1 | CAD | 请求报价 |
| SLH-M4-8 | M4 | 0.7 | 8 | 7 | 2.8 | 2.5 | 2.3 | 全螺纹 | 3.4 | 50 | 1.3 | CAD | 请求报价 |
| SLH-M4-10 | M4 | 0.7 | 10 | 7 | 2.8 | 2.5 | 2.3 | 全螺纹 | 3.4 | 50 | 1.4 | CAD | 请求报价 |
| SLH-M4-12 | M4 | 0.7 | 12 | 7 | 2.8 | 2.5 | 2.3 | 全螺纹 | 3.4 | 50 | 1.6 | CAD | 请求报价 |
| SLH-M4-16 | M4 | 0.7 | 16 | 7 | 2.8 | 2.5 | 2.3 | 全螺纹 | 3.4 | 50 | 1.9 | CAD | 请求报价 |
| SLH-M4-20 | M4 | 0.7 | 20 | 7 | 2.8 | 2.5 | 2.3 | 全螺纹 | 3.4 | 50 | 2.3 | CAD | 请求报价 |
| SLH-M4-25 | M4 | 0.7 | 25 | 7 | 2.8 | 2.5 | 2.3 | 全螺纹 | 3.4 | 50 | 2.8 | CAD | 请求报价 |
＊1： SLH-M10将内六角的对边宽度从7mm变更为6mm。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
材质、表面处理
| SLH | |
|---|---|
| 主体 | SWCH45K 四氧化三铁保护膜（黑） |
| 强度等级 | 8.8 |
