内六角短头螺栓（SUSXM7 / 已完成无尘洗净、无尘包装）

Socket Head Cap Screw / Low Head

SLHS-UCL

符号RoHS指令

  • 空间
  • 无尘
SLHS-UCL内六角短头螺栓（SUSXM7 / 已完成无尘洗净、无尘包装）

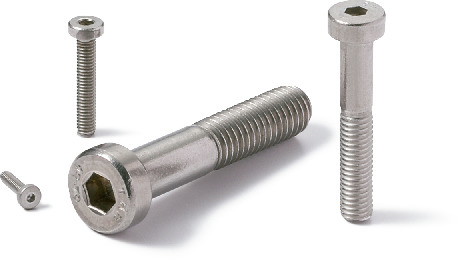

形状図

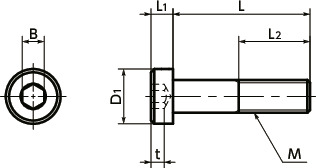

SLHS-UCL内六角短头螺栓（SUSXM7 / 已完成无尘洗净、无尘包装）寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M2
M2.5
M3
M4
M5
M6
L
所有
5
6
8
10
12
16
20
25
30

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 L D1 L1 B t L2 每包数量 质量
（g）		 CAD下载 请求报价
SLHS-M2-5-UCL M2 0.4 5 3.8 1.3 1.3 0.7 全螺纹 10 0.13 CAD 请求报价
SLHS-M2-6-UCL M2 0.4 6 3.8 1.3 1.3 0.7 全螺纹 10 0.15 CAD 请求报价
SLHS-M2-8-UCL M2 0.4 8 3.8 1.3 1.3 0.7 全螺纹 10 0.19 CAD 请求报价
SLHS-M2-10-UCL M2 0.4 10 3.8 1.3 1.3 0.7 全螺纹 10 0.23 CAD 请求报价
SLHS-M2-12-UCL M2 0.4 12 3.8 1.3 1.3 0.7 全螺纹 10 0.29 CAD 请求报价
SLHS-M2.5-5-UCL M2.5 0.45 5 4.5 1.6 1.5 1 全螺纹 10 0.26 CAD 请求报价
SLHS-M2.5-6-UCL M2.5 0.45 6 4.5 1.6 1.5 1 全螺纹 10 0.29 CAD 请求报价
SLHS-M2.5-8-UCL M2.5 0.45 8 4.5 1.6 1.5 1 全螺纹 10 0.35 CAD 请求报价
SLHS-M2.5-10-UCL M2.5 0.45 10 4.5 1.6 1.5 1 全螺纹 10 0.41 CAD 请求报价
SLHS-M2.5-12-UCL M2.5 0.45 12 4.5 1.6 1.5 1 全螺纹 10 0.47 CAD 请求报价
SLHS-M3-5-UCL M3 0.5 5 5.5 2 2 1.5 全螺纹 10 0.5 CAD 请求报价
SLHS-M3-6-UCL M3 0.5 6 5.5 2 2 1.5 全螺纹 10 0.53 CAD 请求报价
SLHS-M3-8-UCL M3 0.5 8 5.5 2 2 1.5 全螺纹 10 0.62 CAD 请求报价
SLHS-M3-10-UCL M3 0.5 10 5.5 2 2 1.5 全螺纹 10 0.7 CAD 请求报价
SLHS-M3-12-UCL M3 0.5 12 5.5 2 2 1.5 全螺纹 10 0.78 CAD 请求报价
SLHS-M3-16-UCL M3 0.5 16 5.5 2 2 1.5 全螺纹 10 0.98 CAD 请求报价
SLHS-M3-20-UCL M3 0.5 20 5.5 2 2 1.5 12 10 1.2 CAD 请求报价
SLHS-M4-6-UCL M4 0.7 6 7 2.8 2.5 2.3 全螺纹 10 1.1 CAD 请求报价
SLHS-M4-8-UCL M4 0.7 8 7 2.8 2.5 2.3 全螺纹 10 1.3 CAD 请求报价
SLHS-M4-10-UCL M4 0.7 10 7 2.8 2.5 2.3 全螺纹 10 1.4 CAD 请求报价
SLHS-M4-12-UCL M4 0.7 12 7 2.8 2.5 2.3 全螺纹 10 1.6 CAD 请求报价
SLHS-M4-16-UCL M4 0.7 16 7 2.8 2.5 2.3 全螺纹 10 1.9 CAD 请求报价
SLHS-M4-20-UCL M4 0.7 20 7 2.8 2.5 2.3 全螺纹 10 2.3 CAD 请求报价
SLHS-M4-25-UCL M4 0.7 25 7 2.8 2.5 2.3 全螺纹 10 2.8 CAD 请求报价
SLHS-M5-8-UCL M5 0.8 8 8.5 3.5 3 2.7 全螺纹 10 1.8 CAD 请求报价
SLHS-M5-10-UCL M5 0.8 10 8.5 3.5 3 2.7 全螺纹 10 2 CAD 请求报价
SLHS-M5-12-UCL M5 0.8 12 8.5 3.5 3 2.7 全螺纹 10 2.3 CAD 请求报价
SLHS-M5-16-UCL M5 0.8 16 8.5 3.5 3 2.7 全螺纹 10 2.8 CAD 请求报价
SLHS-M5-20-UCL M5 0.8 20 8.5 3.5 3 2.7 全螺纹 10 3.3 CAD 请求报价
SLHS-M5-25-UCL M5 0.8 25 8.5 3.5 3 2.7 全螺纹 10 4.1 CAD 请求报价
SLHS-M5-30-UCL M5 0.8 30 8.5 3.5 3 2.7 16 10 4.9 CAD 请求报价
SLHS-M6-8-UCL M6 1 8 10 4 4 3 全螺纹 10 3.1 CAD 请求报价
SLHS-M6-10-UCL M6 1 10 10 4 4 3 全螺纹 10 3.5 CAD 请求报价
SLHS-M6-12-UCL M6 1 12 10 4 4 3 全螺纹 10 3.8 CAD 请求报价
SLHS-M6-16-UCL M6 1 16 10 4 4 3 全螺纹 10 4.5 CAD 请求报价
SLHS-M6-20-UCL M6 1 20 10 4 4 3 全螺纹 10 5.3 CAD 请求报价
SLHS-M6-25-UCL M6 1 25 10 4 4 3 全螺纹 10 6.4 CAD 请求报价
SLHS-M6-30-UCL M6 1 30 10 4 4 3 18 10 7.1 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。


相关服务

材质、表面处理

SLHS-UCL
主体 SUSXM7（相当于SUS304）
USC洗净
强度等级 A2-50

用途

设备、装置的省空间化
FPD制造装置/半导体制造装置/医疗机械/食品机械

特点

  • SUSXM7制内六角短头螺栓。
  • 可节省设备与装置的空间或用于上部空间有限的部位。
  • 已完成无尘洗净、无尘包装。⇒无尘洗净、无尘包装服务
  • 适用于组装到FPD制造装置、半导体生产装置、医疗机械、食品机械中的零部件或在无尘室使用的零部件。
  • 符合DIN 7984标准。
