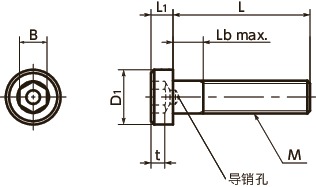

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | t | Lb | 最大紧固扭矩 (N・m) |
毎包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SLP-M6-10 | M6 | 1 | 10 | 10 | 4 | 2.5 | 5.5 | 9 | 20 | 3.5 | CAD | 请求报价 |
| SLP-M6-12 | M6 | 1 | 12 | 10 | 4 | 2.5 | 5.5 | 9 | 20 | 3.8 | CAD | 请求报价 |
| SLP-M6-16 | M6 | 1 | 16 | 10 | 4 | 2.5 | 5.5 | 9 | 20 | 4.5 | CAD | 请求报价 |
| SLP-M6-20 | M6 | 1 | 20 | 10 | 4 | 2.5 | 5.5 | 9 | 20 | 5.3 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
材质、表面处理
| SLP | |
|---|---|
| 主体 | 相当于S45C 四氧化三铁保护膜（黑） |
| 强度等级 | 8.8 |
用途
设备、装置的省空间化特点

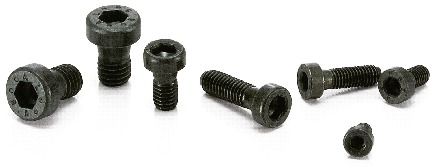

- 头部高度较低的内六角圆柱头螺栓。
- 适用于小巧的设备、装置和上部空间受限的场合。
- 请使用专用扳手SKP进行安装、拆卸。由于导向孔会准确地引导，可更安全地以更高的扭矩进行紧固。（市售的六角扳手也能紧固。）

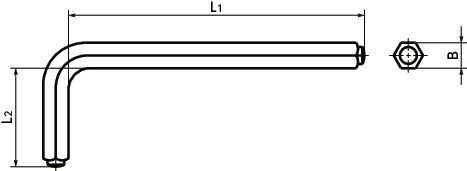

专用扳手
单位 : mm
| 型号 | B 对边宽度公称 |
L1 | L2 | 适用 螺栓 |
质量 （g） |
每包 数量 |
|---|---|---|---|---|---|---|
| SKP-3 | 3 | 63 | 20 | SLP-M4 | 5 | 1 |
| SKP-4 | 4 | 71 | 25 | SLP-M5 | 10 | 1 |
| SKP-5 | 5 | 80 | 28 | SLP-M6 | 28 | 1 |
| SKP-6 | 6 | 90 | 32 | SLP-M8 | 34 | 1 |
