形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | 十字槽 序号 |
每包数量 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNFS-M4-6-SD | M4 | 0.7 | 6 | 6 | 1.4 | - | 20 | 0.73 | CAD | 请求报价 |
| SNFS-M4-8-SD | M4 | 0.7 | 8 | 6 | 1.4 | - | 20 | 0.89 | CAD | 请求报价 |
| SNFS-M4-10-SD | M4 | 0.7 | 10 | 6 | 1.4 | - | 20 | 1 | CAD | 请求报价 |
| SNFS-M4-12-SD | M4 | 0.7 | 12 | 6 | 1.4 | - | 20 | 1.2 | CAD | 请求报价 |
| SNFS-M4-16-SD | M4 | 0.7 | 16 | 6 | 1.4 | - | 20 | 1.5 | CAD | 请求报价 |
| SNFS-M5-8-SD | M5 | 0.8 | 8 | 8 | 1.9 | - | 20 | 1.7 | CAD | 请求报价 |
| SNFS-M5-10-SD | M5 | 0.8 | 10 | 8 | 1.9 | - | 20 | 2 | CAD | 请求报价 |
| SNFS-M5-12-SD | M5 | 0.8 | 12 | 8 | 1.9 | - | 20 | 2.2 | CAD | 请求报价 |
| SNFS-M5-16-SD | M5 | 0.8 | 16 | 8 | 1.9 | - | 20 | 2.7 | CAD | 请求报价 |
| SNFS-M5-20-SD | M5 | 0.8 | 20 | 8 | 1.9 | - | 20 | 3.1 | CAD | 请求报价 |
| SNFS-M6-10-SD | M6 | 1 | 10 | 10 | 2.4 | - | 20 | 3.2 | CAD | 请求报价 |
| SNFS-M6-12-SD | M6 | 1 | 12 | 10 | 2.4 | - | 20 | 3.5 | CAD | 请求报价 |
| SNFS-M6-16-SD | M6 | 1 | 16 | 10 | 2.4 | - | 20 | 4.2 | CAD | 请求报价 |
| SNFS-M6-20-SD | M6 | 1 | 20 | 10 | 2.4 | - | 20 | 4.9 | CAD | 请求报价 |
| SNFS-M6-25-SD | M6 | 1 | 25 | 10 | 2.4 | - | 20 | 5.8 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SNFS-SD | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
用途
设备、装置的省空间化特点

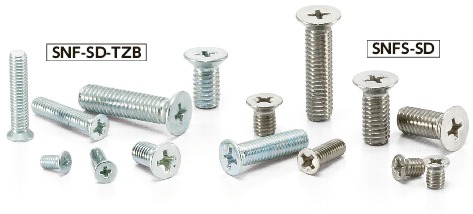

- 头部直径较小的十字槽埋头小螺钉。可形成比普通的埋头小螺钉更小的锪孔直径。
- 头部高度也比标准的埋头小螺钉低，最适合于薄板的紧固。
