形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | 十字槽型号 | 每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNFS-M3-4-SUC | M3 | 0.5 | 4 | 6 | 1.2 | 1 | 50 | 0.32 | CAD | 请求报价 |
| SNFS-M3-5-SUC | M3 | 0.5 | 5 | 6 | 1.2 | 1 | 50 | 0.34 | CAD | 请求报价 |
| SNFS-M3-6-SUC | M3 | 0.5 | 6 | 6 | 1.2 | 1 | 50 | 0.36 | CAD | 请求报价 |
| SNFS-M3-8-SUC | M3 | 0.5 | 8 | 6 | 1.2 | 1 | 50 | 0.38 | CAD | 请求报价 |
| SNFS-M3-10-SUC | M3 | 0.5 | 10 | 6 | 1.2 | 1 | 50 | 0.42 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SNFS-SUC | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
用途
设备、装置的省空间化特点

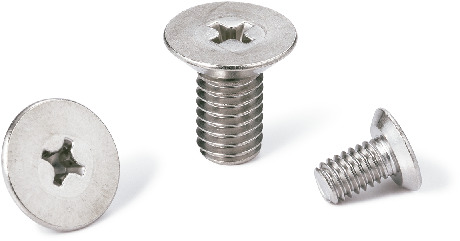

- 是对座面进行了切削加工的不锈钢制十字槽埋头小螺钉。

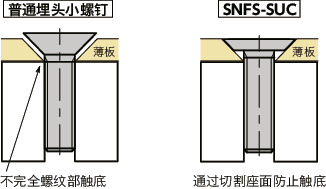

- 适用于薄板固定，可以防止固定薄板时座面和不完全螺纹部的触底。
- 不完全螺纹部最多有2个螺牙。
- 也生产尺寸、材质、头部形状等特殊规格的薄板固定用螺栓。请垂询客户中心。
